Фасонные изделия в изоляции

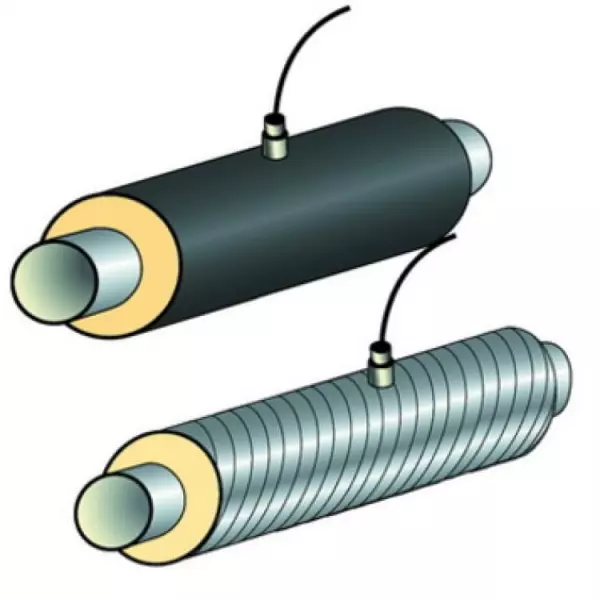

Фасонные изделия в изоляции — группа заводских элементов для сборки предизолированных трубопроводов, объединяющая отводы, тройники, переходы, компенсаторы и специальные узлы (неподвижные опоры, концевые устройства, Z-элементы, элементы с ОДК-выводами). Применяются на тепловых сетях, в системах ГВС и технологических трубопроводах, где требуется минимизировать теплопотери и обеспечить долговечность конструкции при подземной или надземной прокладке.

Нормативная база: ГОСТ 30732 (трубы и фасонные изделия с тепловой изоляцией из пенополиуретана для систем горячего водоснабжения и отопления), EN 448 (фасонные части для предизолированных трубопроводов), EN 253 (предизолированные трубы). Ключевые параметры ПУ-изоляции: плотность 60–80 кг/м³, λ ≤ 0,033 Вт/(м·К) при 50°C, прочность на сжатие ≥ 0,3 МПа, водопоглощение ≤ 10% по объёму — все проверяются при входном контроле по методикам ГОСТ 30732. Оболочка ПЭ80/ПЭ100 обеспечивает механическую защиту ПУ при обратной засыпке (камень Ø > 20 мм недопустим в зоне укладки без песчаной подготовки толщиной 100 мм).

Экономический аргумент применения заводских фасонных изделий против ручного изготовления на трассе: заводской контроль плотности ПУ и адгезии к трубе (≥ 0,12 МПа по ГОСТ 30732) исключает основную причину ранних отказов предизолированных сетей — расслоение ПУ при температурных циклах. Ручная пенозаливка на монтаже требует соблюдения температуры компонентов (+15…+25°C), соотношения компонентов (±2%) и скорости перемешивания — нарушение любого параметра снижает плотность ПУ до 40–50 кг/м³ и λ до 0,045–0,055 Вт/(м·К).
