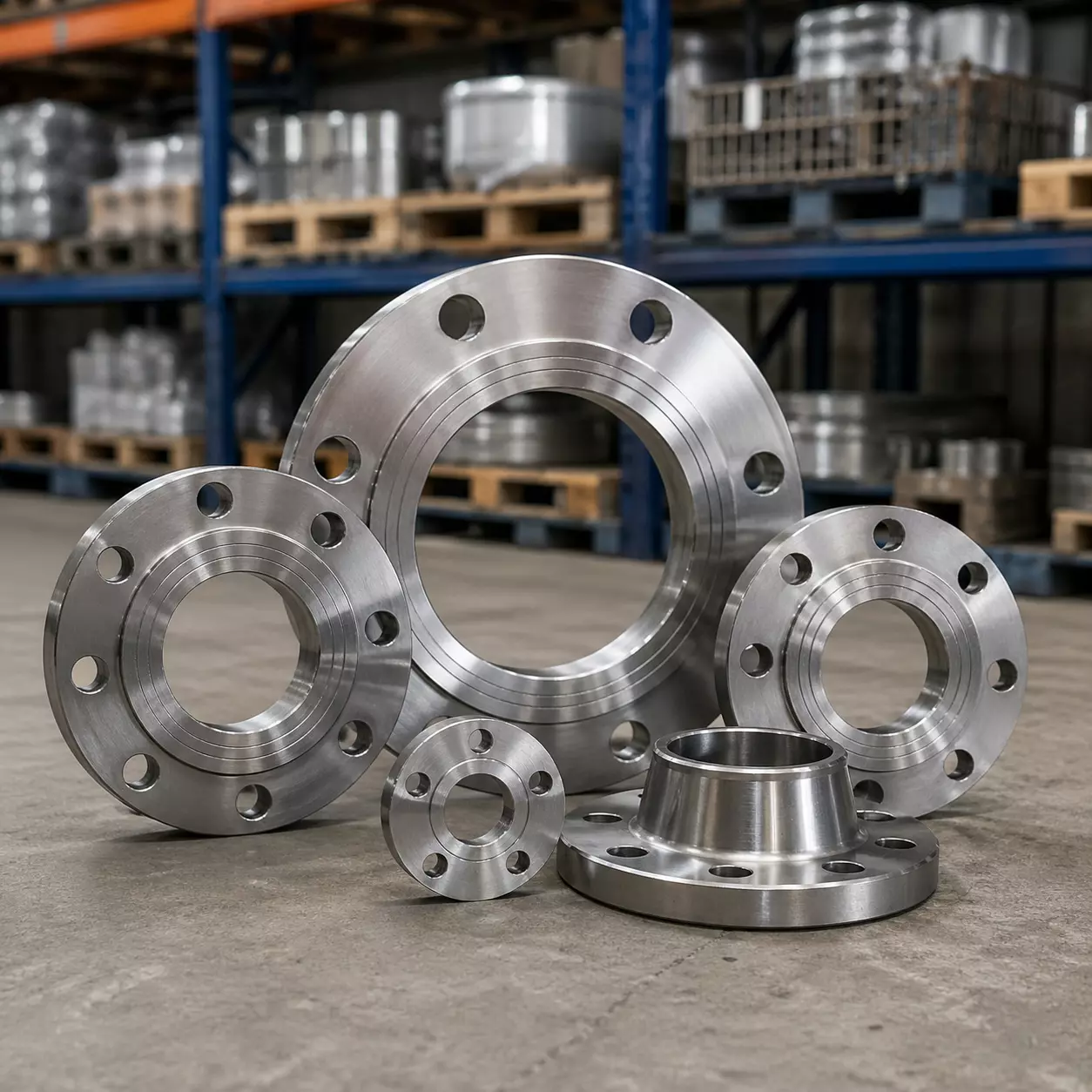

Фланец стальной плоский Ду 110 РУ10 расточенный

Фланец стальной плоский расточенный Ду110 (DN110) PN10 — специализированный элемент разборного трубопроводного соединения с увеличенным внутренним диаметром расточки для работы в паре с полиэтиленными втулками-бурт SDR17 диаметром 110 мм. Расточка выполняется до диаметра, позволяющего свободно надевать фланец на наружную поверхность хвостовика ПЭ-втулки: наружный диаметр хвостовика для Ø110 SDR17 больше условного прохода DN 110, и без расточки стандартный плоский фланец на хвостовик не пройдёт. Геометрия болтовой окружности, число и диаметры болтовых отверстий выполнены по ГОСТ 33259-2015, что обеспечивает полную взаимозаменяемость с ответными фланцами любых производителей той же серии. Условное давление PN10 соответствует рабочим параметрам большинства систем холодного водоснабжения. Масса фланца Ду110 PN10 составляет около 2,5–3,5 кг в зависимости от исполнения. Стальные расточенные фланцы Ду110 применяются в узлах водоснабжения, где полиэтиленовый трубопровод соединяется с металлической арматурой — задвижками, обратными клапанами, счётчиками воды, насосными агрегатами. Конструкция «свободного фланца» означает, что он не приваривается к трубопроводу: фланец свободно скользит по хвостовику ПЭ-втулки и при сборке прижимается к коническому бурту болтами через прокладку. Это позволяет демонтировать и повторно монтировать фланцевый узел без вреда для трубопровода. При выборе материала болтов предпочтение отдаётся нержавеющей стали или оцинкованным болтам — это исключает коррозионное заедание при многолетней эксплуатации во влажных условиях. Уплотнительная поверхность (зеркало) фланца перед монтажом осматривается на предмет задиров, рисок и следов коррозии: дефекты более 0,3 мм глубиной снижают герметичность соединения. Монтаж фланцевого соединения начинается с проверки совместимости присоединительных размеров: диаметр болтовой окружности и число отверстий фланца должны совпасть с ответным фланцем арматуры. Прокладка укладывается на зеркало бурта втулки по центру, без перекосов — смещение прокладки более чем на 2 мм снижает герметичность соединения. Болты вставляются в отверстия, гайки наживляются от руки. Затяжка производится крест-накрест в три прохода: первый — 30% расчётного момента, второй — 70%, третий — 100%. Гидравлическое испытание фланцевого соединения выполняется давлением 1,5PN в течение 30 минут. При применении паронитовой прокладки рекомендуется горячая подтяжка болтов после прогрева системы до рабочей температуры.
