Фланцы стальные

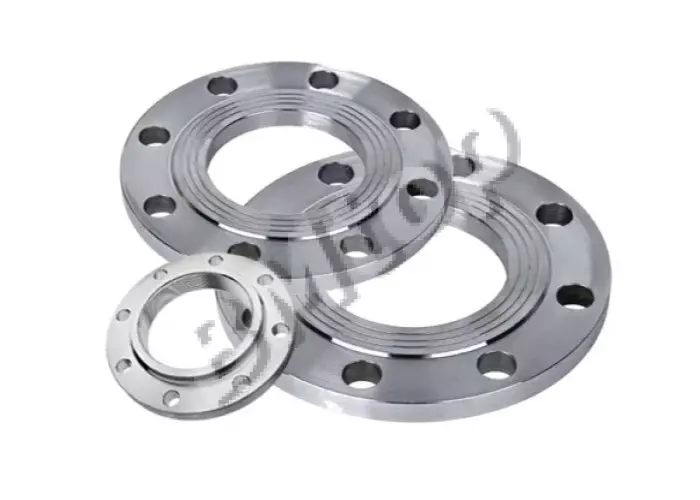

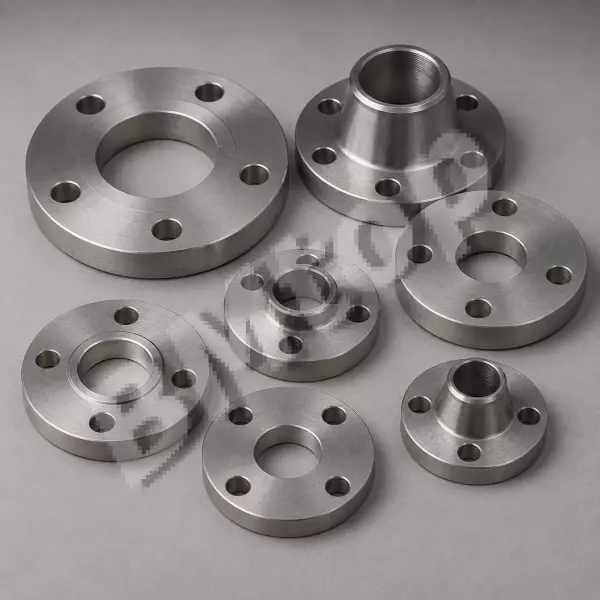

Фланцы стальные применяются для разъёмного соединения труб, арматуры и оборудования на трубопроводах различного назначения. Основные стандарты: ГОСТ 12820 (плоские приварные, PN6–PN40), ГОСТ 12821 (приварные встык, PN6–PN160), ГОСТ 12822 (свободные на хвостовике, PN6–PN40), ГОСТ 12836 (глухие), DIN EN 1092-1 (тип 01 — плоский, тип 11 — встык, PN6–PN100), ASME B16.5 (Class 150–2500). Совместимость по наружному диаметру и расположению болтовых отверстий между ГОСТ и DIN-стандартами различается начиная с DN50 — смешение недопустимо.

Материал фланцев по ГОСТ 12820–12821: Ст20 (−40°C…+425°C), 09Г2С (−70°C…+475°C), 12Х1МФ (пар до +565°C), 08Х18Н10 (коррозионно-активные среды). Тип уплотнительной поверхности определяет прокладку: «под прокладку» (FF, плоская) — мягкая прокладка из паронита ПОН-Б, PN ≤ 16; «выступ» (RF, Ra 3,2–6,3 мкм кольцевые риски) — спирально навитая или металлическая прокладка, PN до 160; «шип-паз» (MF) — овальное или октагональное металлическое кольцо (Ring Joint), PN до 420. Болты/шпильки — класс прочности 5.8 (стандарт), 8.8 (PN > 25), 10.9 (PN > 63) с гайками соответствующего класса.

Затяжка болтов фланцевого соединения выполняется крест-накрест в 4 прохода: 10% → 50% → 100% → 100% расчётного момента; для соединений на рабочей среде с температурой > 250°C — «горячая» затяжка после выхода на рабочую температуру. Расчётный момент затяжки для болта М20 класса 8.8 с паронитовой прокладкой PN16 DN100 — ≈ 80–110 Нм. При ревизии контролируют биение уплотнительных поверхностей (допуск 0,2 мм по ГОСТ 12815), наличие забоин и рисок (недопустимы глубиной > 0,1 мм), параллельность фланцев (зазор ≤ 1 мм на DN100).
