Переходы стальные

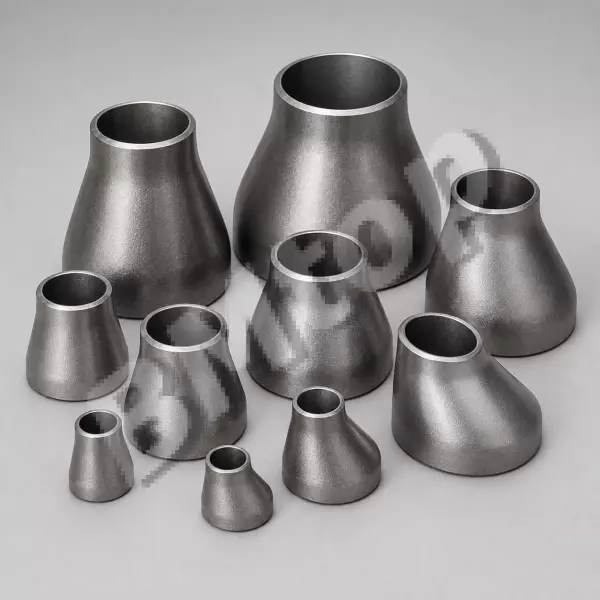

Переходы стальные применяются для соединения труб разного диаметра в инженерных сетях, технологических трубопроводах и тепловых сетях. По ГОСТ 17378 и ASME B16.9 различают концентрические (ось симметрии общая — для вертикальных участков и любых систем, где центровка важнее, чем исключение воздушных карман) и эксцентрические (одна образующая параллельна оси — обязательны на всасывающих патрубках насосов, горизонтальных трубопроводах жидкостей для исключения гидравлических карман, и на паровых трубопроводах для самодренирования конденсата).

Марки стали и допустимые параметры: Ст20 (ГОСТ 1050) — вода, пар, нейтральные газы, −40°C…+425°C, PN6–PN160; 09Г2С (ГОСТ 19281) — низкотемпературные и ударонагруженные системы −70°C…+475°C; 12Х1МФ — пар выше +450°C; 08Х18Н10/AISI 304 — коррозионно-активные среды. Типоразмеры по ГОСТ 17378: DN15×10 … DN600×500; угол конуса α = 30–45° (стандартный) или ≤ 8° (пологий, коэффициент гидравлического сопротивления ξ < 0,1). Допуск на овальность выходного торца ≤ 1,5% по ГОСТ 17378 критичен для подгонки кромок при сборке с трубой-носителем.

Подготовка кромок под сварку выполняется по ГОСТ 16037 (тип швов С2, С17 в зависимости от толщин стенок соединяемых элементов); при разнотолщинности более 2 мм необходима разделка «на конус» для плавного перехода напряжений. Неразрушающий контроль сварных швов (УЗД по ГОСТ 14782, радиография по ГОСТ 7512) — для трубопроводов I–II категории по ГОСТ 32388 и газопроводов. После монтажа — гидравлическое испытание при 1,25–1,5 Рраб с выдержкой 30 мин.
