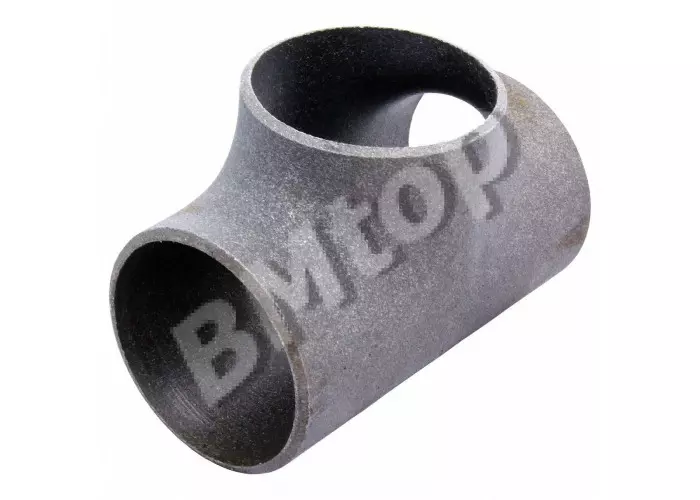

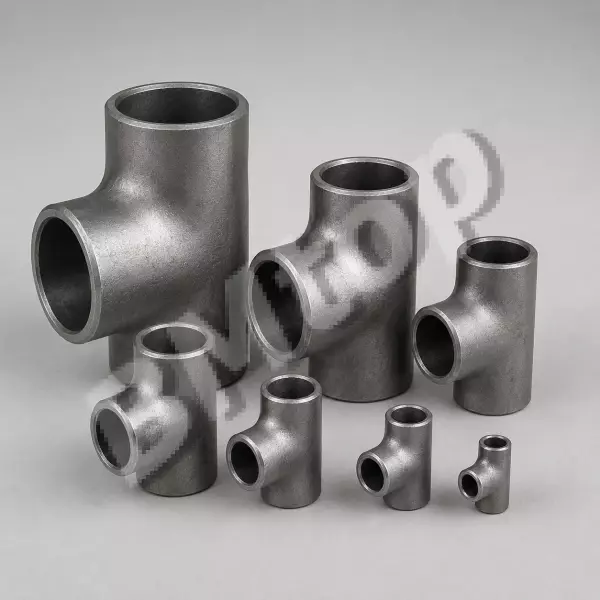

Тройники стальные

Тройники стальные применяются для разветвления трубопровода — подключения бокового ответвления под углом 90° (реже 45°) к основной магистрали. Изготавливаются по ГОСТ 17376 (штампосварные из листа), ГОСТ 22818 (бесшовные), ASME B16.9 и DIN 2615; бесшовные тройники предпочтительны для PN > 40 и Т > 300°C, поскольку не имеют продольного шва в зоне ответвления, где концентрация напряжений максимальна (Кσ = 2,0–3,0 у острого угла врезки).

Марки стали: Ст20 (−40°C…+425°C), 09Г2С (−70°C…+475°C), 12Х1МФ (пар до +565°C), нержавеющие 08Х18Н10/12Х18Н10Т. Толщина стенки тройника по требованиям ГОСТ 32388 принимается не менее значения для прямой трубы того же DN и PN, однако у наиболее нагруженного места — корня ответвления — нередко увеличивают на 20–30% или применяют усиливающие накладки (патч-плейты). Гидравлическое сопротивление тройника на проходе ξ = 0,1–0,3, на ответвлении ξ = 0,9–1,5 (зависит от отношения D/d и радиуса сопряжения); для снижения ξ на ответвлении применяют штампованные тройники с плавным радиусом R ≥ 0,5d.

Сварка тройников встык: подготовка кромок по ГОСТ 16037 (тип С5, С17); прихватка в 4–6 точках; сварка в нижнем и полупотолочном положениях с предварительным подогревом при толщине стенки > 20 мм (сталь Ст20 — подогрев 100–150°C). НК сварных швов — для ответственных трубопроводов I–II категории: радиографический (РК) 100% или ультразвуковой (УЗК) 100%, для III–IV категории — 5–20% по ГОСТ 32569. Гидравлическое испытание при 1,25 Рраб с выдержкой 10 мин.
