Валы

Валы — ключевые детали машин, передающие крутящий момент и обеспечивающие вращение шестерён, шкивов, муфт и других элементов привода. По функции различают несущие (только изгиб), передающие (изгиб + кручение) и шпиндельные (точность) валы; по конструкции — гладкие ступенчатые, полые (для снижения массы), составные и с фланцами. Материалами служат конструкционные стали (Ст5, 45) для невысоких нагрузок и легированные стали (40Х, 40ХН, 18ХГТ) с термообработкой — закалкой и высоким отпуском до твёрдости 240–300 HB, цементацией и закалкой рабочих поверхностей до 58–62 HRC — для тяжелонагруженных приводов.

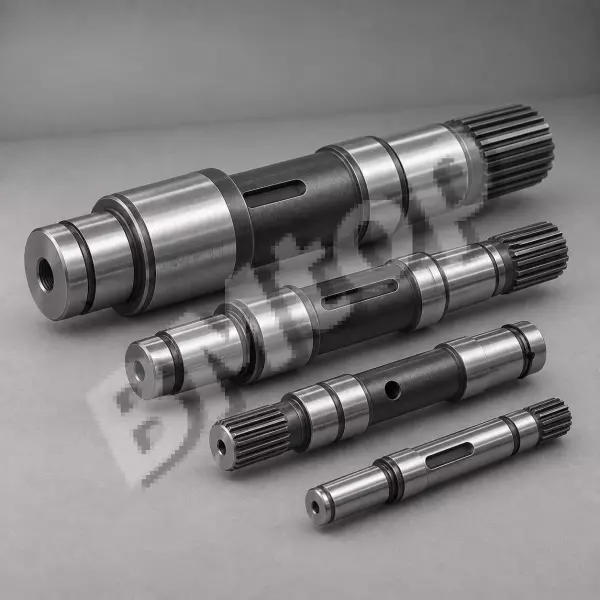

Конструкция вала предусматривает посадочные шейки под подшипники качения или скольжения (поле допуска k6, m6, n6), шпоночные пазы по ГОСТ 23360, шлицевые соединения по ГОСТ 1139 (прямобочные) или ГОСТ 6033 (эвольвентные), резьбовые участки и канавки под стопорные кольца. Шероховатость посадочных поверхностей Ra 0,8–1,6 мкм нормируется для обеспечения правильной посадки подшипника и предотвращения фреттинг-износа. Балансировка — статическая или динамическая в зависимости от рабочей скорости — напрямую влияет на уровень вибраций и срок службы подшипникового узла.

Правильный подбор вала по расчётным нагрузкам (изгибающий и крутящий момент, знакопеременность нагрузки), рабочей скорости и критической частоте вращения снижает риск усталостных разрушений. При эксплуатации важно контролировать смазку подшипниковых узлов, биение посадочных шеек (допустимо 0,02–0,05 мм), состояние шпоночных и шлицевых соединений, а также исключать ударные нагрузки и перекосы при монтаже.
