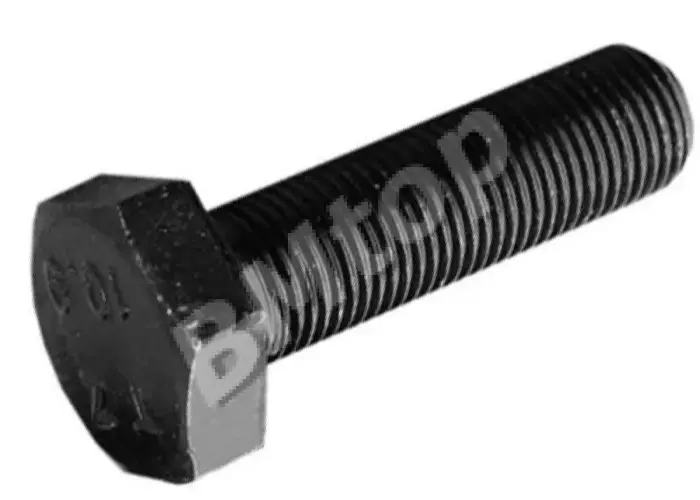

Болты дюймовые UNF

Болты дюймовые UNF применяются в соединениях по стандарту Unified National Fine (мелкий шаг), где требуется точная регулировка и повышенная устойчивость к самоослаблению. Востребованы в импортных станках, измерительном и лабораторном оборудовании, автомобильной технике американского производства.

Резьба UNF имеет мелкий шаг (Fine): для размера 1/4″ — 28 TPI (против 20 TPI у UNC), для 3/8″ — 24 TPI (против 16), для 1/2″ — 20 TPI (против 13), для 3/4″ — 16 TPI (против 10). Увеличенное число витков создаёт бо́льшую площадь зацепления, что теоретически повышает сопротивление вибрационному ослаблению, однако требует чистых резьб без загрязнений и повреждений. Классы прочности по SAE аналогичны UNC: Grade 2, 5, 8 с теми же σв. Момент затяжки для Grade 5: 1/4″-28 — 9 Н·м (+13% к UNC), 3/8″-24 — 27 Н·м (+13%), 1/2″-20 — 68 Н·м (+11%). Применение: резьбовые регулировочные механизмы, зажимные устройства, прецизионные фланцы. Нержавеющие исполнения (AISI 304, 316) требуют обязательной смазки молибденовой пастой для предотвращения прихватывания (galling) при сборке.

UNF и UNC одного размера имеют одинаковый внешний диаметр, но разный шаг — визуально неотличимы без резьбомера. Хранение дюймового крепежа рекомендуется с маркировкой UNC/UNF и TPI непосредственно на таре, исключая ошибочную замену.
