Дюймовый крепеж

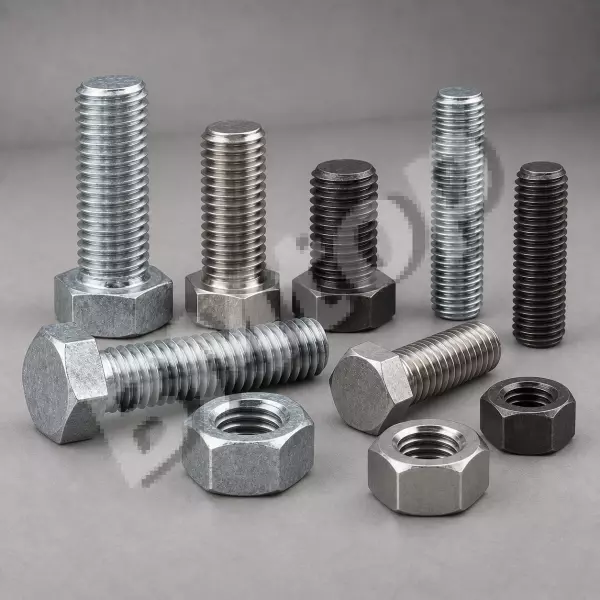

Раздел «Дюймовый крепеж» включает болты, гайки, шпильки и другие крепёжные элементы с резьбой в дюймовой системе, применяемой на импортном оборудовании и технике из стран с исторически сложившимся дюймовым стандартом.

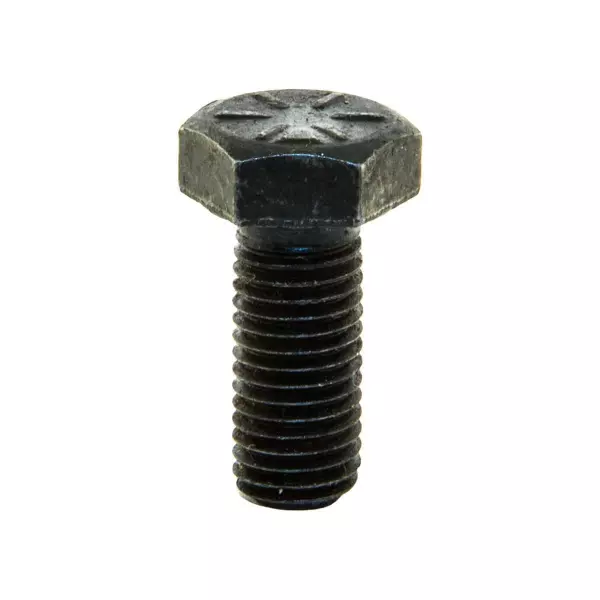

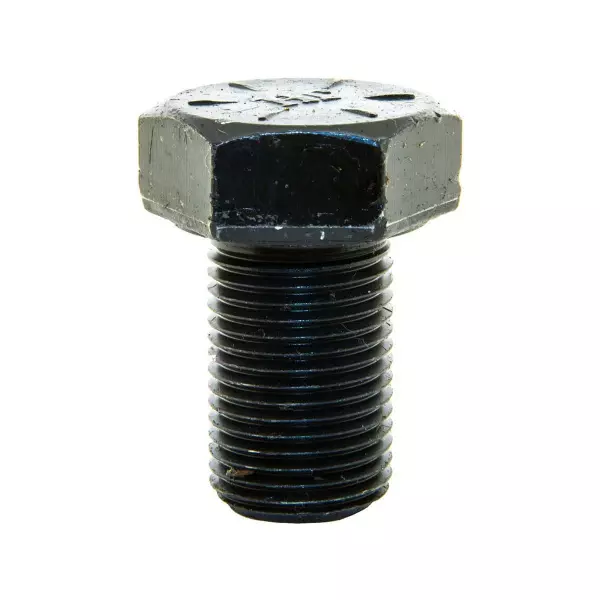

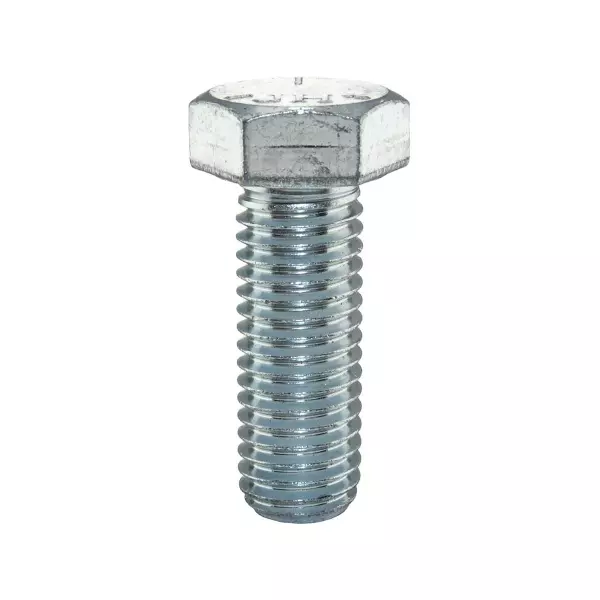

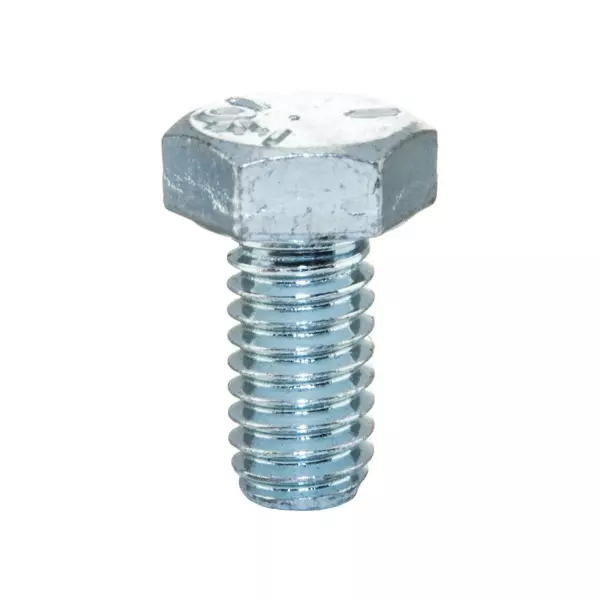

Наиболее распространены стандарты UNC (Unified National Coarse, крупный шаг) и UNF (Unified National Fine, мелкий шаг). Угол профиля резьбы у обоих — 60°, как у метрической ISO, однако номинальные диаметры и шаги несовместимы: метрический M10×1,5 и дюймовый 3/8″-16 UNC близки по диаметру (10 мм и 9,525 мм), но имеют разный шаг и не взаимозаменяемы — попытка сборки ведёт к срыву резьбы. Классы прочности дюймового крепежа по SAE: Grade 2 ≈ М 4.6, Grade 5 ≈ М 8.8, Grade 8 ≈ М 10.9 (маркируются числом радиальных рисок на головке). Инструмент — дюймовые ключи (AF — Across Flats): 7/16″, 9/16″, 3/4″, 1″, 1 1/8″; применение метрических ключей приводит к «облизыванию» граней болта. Идентификация резьбы — резьбомерами-гребёнками с дюймовой градуировкой (TPI).

Правильный выбор дюймового крепежа сохраняет ремонтопригодность оборудования и снижает риск простоев. Рекомендуется организовать отдельное хранение с маркировкой размера в дюймах и стандарта (UNC/UNF), а для ответственных узлов всегда соблюдать паспортные моменты затяжки.
