Гайки дюймовые UNC

Гайки дюймовые UNC применяются вместе с болтами и шпильками стандарта Unified National Coarse (крупный шаг) для обеспечения совместимости с импортным оборудованием. Необходимы там, где использование метрических гаек приводит к повреждению резьбовых частей.

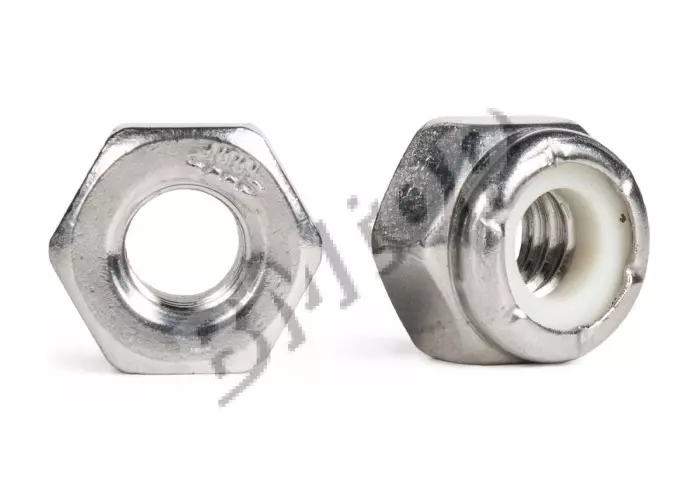

Гайки UNC производятся по стандартам ASME B18.2.2 (шестигранные) и SAE J995 (классы прочности). Основные типоразмеры: от #4-40 до 4″-4 UNC. Шаг резьбы для наиболее ходовых размеров: 1/4″-20 TPI, 5/16″-18 TPI, 3/8″-16 TPI, 1/2″-13 TPI, 5/8″-11 TPI. Классы прочности гаек: Grade 2 (σ₀ = 380 МПа), Grade 5 (600 МПа), Grade 8 (900 МПа) — должны соответствовать классу болта или быть выше. Типы исполнения: стандартная шестигранная (hex nut), высокая (hex jam nut) для тонких пакетов, фланцевая (flange nut) с увеличенной опорной площадью, самоконтрящаяся с нейлоновой вставкой (nyloc) для вибронагруженных узлов. Размер «под ключ» в дюймах: 7/16″ для гайки 1/4″, 9/16″ для 3/8″, 3/4″ для 1/2″, 1 1/8″ для 3/4″.

Правильно подобранные гайки UNC сохраняют ремонтопригодность импортных узлов без переработки резьбовых отверстий. В вибронагруженных узлах применяют самоконтрящиеся гайки с нейлоновой вставкой или пружинные шайбы. Хранение — раздельно от метрического крепежа, с маркировкой размера в дюймах и TPI.
