Клеммы соединительные

Клеммы соединительные применяются для быстрого и надёжного соединения проводов в распределительных коробках, шкафах и внутри оборудования. Они используются в электромонтаже, когда важно обеспечить хороший электрический контакт, удобство обслуживания и безопасность соединения.

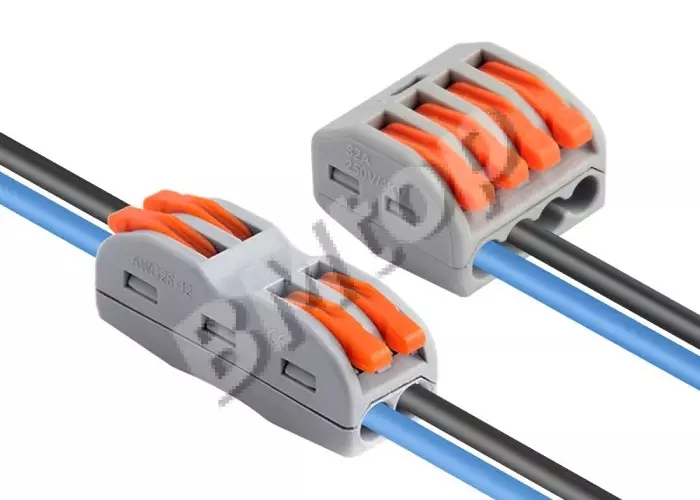

Типы клемм: клемма WAGO серия 221 (push-in): сечение 0,5–6 мм², подключение без инструмента — рычаг открывает контактное гнездо; переходное сопротивление ≤ 0,3 мОм при токе 32 А. Клемма винтовая (серия Legrand, Weidmuller): болт M3–M4, затяжка 0,3–0,6 Н·м; сечение 0,5–16 мм²; усилие вырыва провода после затяжки: 2,5–8,0 кН (зависит от сечения). Клеммная колодка DIN-рейки 35 мм (шина нейтрали, земли): токовая нагрузка до 100 А (Cu шина 5×20 мм); болт M4–M5. Электрическое соединение Cu-Al: медная клемма не допускает прямой контакт с алюминиевым проводом без биметаллического вставного элемента — в зоне контакта образуется гальваническая пара с переходным сопротивлением, которое возрастает под нагрузкой и вызывает перегрев (типичная причина пожаров). Клеммы для пружинного контакта (WAGO 2273, Phoenix Contact PTFIX): не требуют инструмента, обеспечивают виброустойчивое соединение; нагрев клеммы при протекании максимального тока (32 А) — ≤ +10 °C выше температуры среды при корректном подключении.

Маркировка клемм: DIN VDE 0611, IEC 60947-7-1 — стандарты безопасности для промышленного применения; рабочее напряжение 400–690 В AC; при монтаже сечение провода и тип изоляции должны соответствовать маркировке клеммы, иначе не обеспечивается нормативный контакт и возможен перегрев.
