Электромонтажный крепеж

Раздел «Электромонтажный крепёж» объединяет изделия для крепления, фиксации, соединения проводов, кабелей и компонентов электропроводки. Он применяется при прокладке трасс, сборке щитов, монтаже автоматики и обслуживании оборудования.

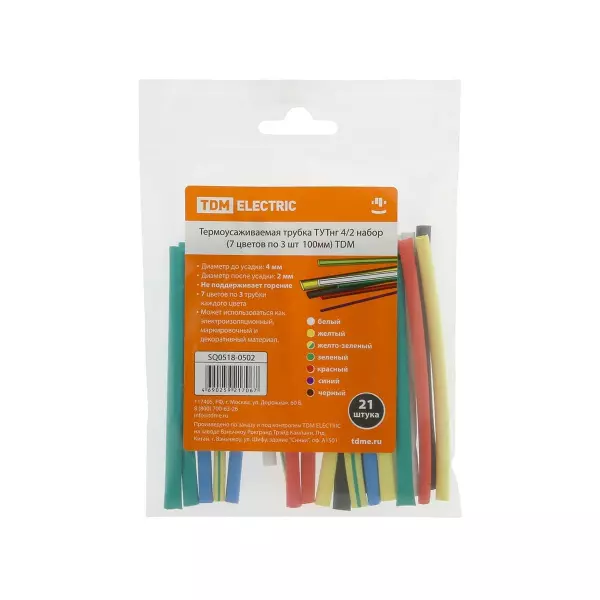

Основные группы: скобы электроустановочные — крепление кабеля к поверхности (шаг по ПУЭ ≤500 мм горизонтально); зажимы кабельные (клипсы, P-зажимы) — фиксация на профиле; стяжки кабельные PA66 — формирование жгутов; клеммы соединительные — электрическое соединение проводов; термоусадочные трубки — изоляция и защита; кнопки управления. Материалы и температурные диапазоны: PA66 (стандарт) −40…+85 °C; PA66 термостойкий до +120 °C; PVDF −60…+150 °C; нержавейка A2/A4 — агрессивные и наружные условия. Нормативная база: ПУЭ (Правила устройства электроустановок); ГОСТ Р 53316 (кабельные линии при пожаре); IEC 60947-7-1 (клеммы); IEC 60204-1 (электрооборудование машин — аварийная кнопка). Шаг крепления кабелей: горизонтально ≤500 мм (до 25 мм²), ≤400 мм (25–95 мм²); вертикально ≤1000 мм; у входов в трубы и короба ≤100 мм.

Типичные ошибки: прямой контакт Cu и Al в клемме без биметаллического элемента — рост переходного сопротивления и перегрев; применение PA66 нестабилизированного вне помещений — охрупчивание и разрушение за 2–3 года; несоответствие шага крепления ПУЭ при инспекции — основание для предписания; отсутствие маркировки цветовой на проводах при монтаже — нарушение ПУЭ гл. 1.1.30.
