Скобы электроустановочные

Скобы электроустановочные применяются для крепления проводов и кабелей к стенам, потолкам и другим поверхностям, обеспечивая аккуратную и безопасную прокладку. Их используют в бытовом и промышленном монтаже, когда нужно быстро закрепить трассу без использования кабель-канала.

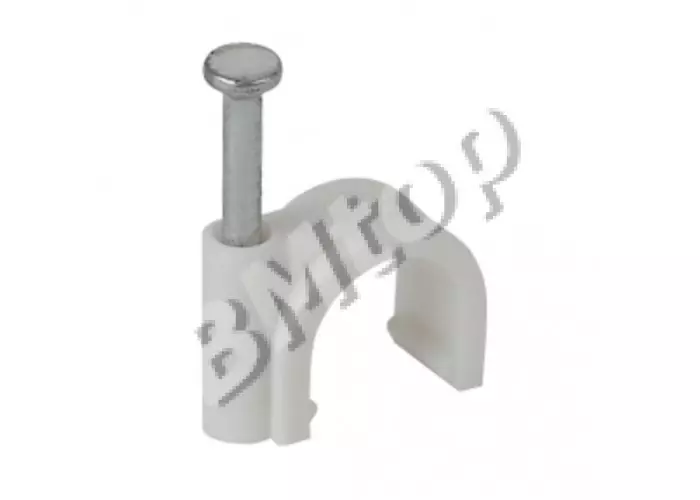

Типы скоб: U-образная металлическая (ширина 10–25 мм, ножки 15–35 мм) — вбивается молотком в деревянное основание; пластиковая клипса с дюбелем — для бетона и кирпича; пластиковая самоклеящаяся — для слаботочных кабелей и кабель-менеджмента. Размеры под конкретный кабель: скоба для NYM 3×2,5 (⌀ ≈ 14 мм) — ширина скобы 20–22 мм; для ВВГ 4×6 (⌀ ≈ 20 мм) — 25–28 мм; для трубы ⌀20 мм — скоба-клипса ⌀20 мм. Шаг крепления по ПУЭ гл. 2.1: горизонтально для кабелей до 25 мм² — не более 500 мм; вертикально — не более 1000 мм; у точек ввода в короб/трубу — на расстоянии ≤ 100 мм. Усилие вырыва металлической скобы ш=20 мм из сосны (поперёк волокна): 0,3–0,5 кН — при шаге 500 мм удерживает нагрузку от кабеля ВВГ 4×6 (1,1 кг/м × 0,5 м = 0,5 кг = 0,005 кН) с запасом 60–100×. Пластиковая скоба с дюбелем ⌀6 мм в бетон: усилие вырыва 0,3–0,5 кН — достаточно для любого кабеля в горизонтальной прокладке. Нержавеющие скобы A2: ресурс на улице ≥ 25 лет против 5–8 лет у оцинкованных; применяются для наружной проводки, на кровле, в зонах конденсата.

Огнестойкие скобы FP с интумесцентной прокладкой: применяются в системах противопожарной защиты кабельных трасс — EPDM-вкладыш вспучивается при T > 150 °C, перекрывает зазор и ограничивает распространение пожара по кабелю. По требованиям ПБ применяются на участках прохода кабелей через противопожарные перегородки.
