Термоусадка

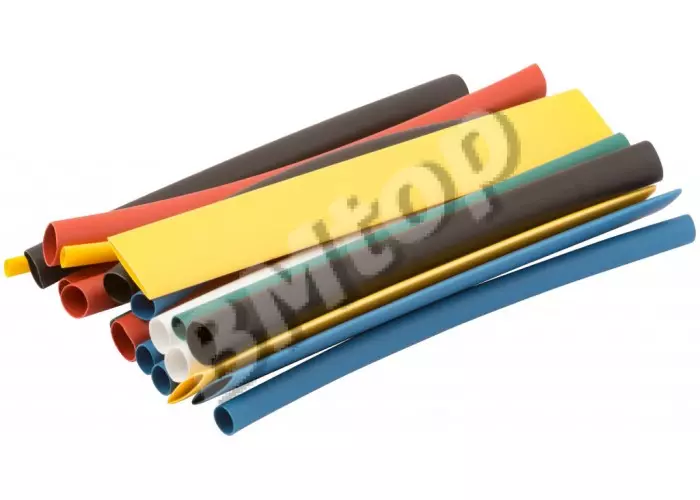

Термоусадочная трубка применяется для изоляции, герметизации и механической защиты соединений проводов и кабелей. Она используется в электромонтаже, ремонте и сборке оборудования, позволяя аккуратно закрывать места пайки, обжима и скруток.

Коэффициент усадки: 2:1 (диаметр уменьшается в 2 раза при нагреве) — стандарт; 3:1 и 4:1 — для покрытия неравномерных соединений (кабельных разветвлений, разъёмов с фланцами); минимальный диаметр надевания: исходный диаметр / 0,9. Температура усадки: ПВХ (PVC) — +100…+130 °C; полиолефин (PE, стандарт) — +120…+150 °C; PVDF — +175 °C; силиконовая — +200 °C; инструмент — тепловой пистолет (350–500 °C), открытый огонь — только для резины, нежелательно для ПВХ (дым HCl). Рабочий диапазон температур: стандартный полиолефин −55…+105 °C; PVDF −75…+175 °C; силикон −60…+200 °C — для двигателей и турбин. Трубка с клеевым слоем (adhesive-lined, коэффициент 3:1): при нагреве клей EVA расплавляется и заполняет зазоры между трубкой и кабелем — обеспечивает IP67-уплотнение соединения; применяется для наружных кабелей, морских и подземных применений. Цветовая кодировка (IEC 60445): L1 — коричневый (фаза A); L2 — чёрный (B); L3 — серый (C); N — синий; PE — жёлто-зелёный; в российской практике для низкого напряжения — дополнительно: красный, белый. Длина нахлёста трубки на кабель: минимум 10–15 мм с каждой стороны от места соединения; для герметичных соединений с клеевым слоем — ≥ 20 мм.

Контроль качества усадки: трубка должна плотно облегать кабель без воздушных пузырей и гофрировки; пузыри — признак слишком быстрого нагрева одного участка; гофрировка — усадка при низкой температуре (не достигла T_усадки); оба дефекта снижают электрическую прочность и механическую защиту.
