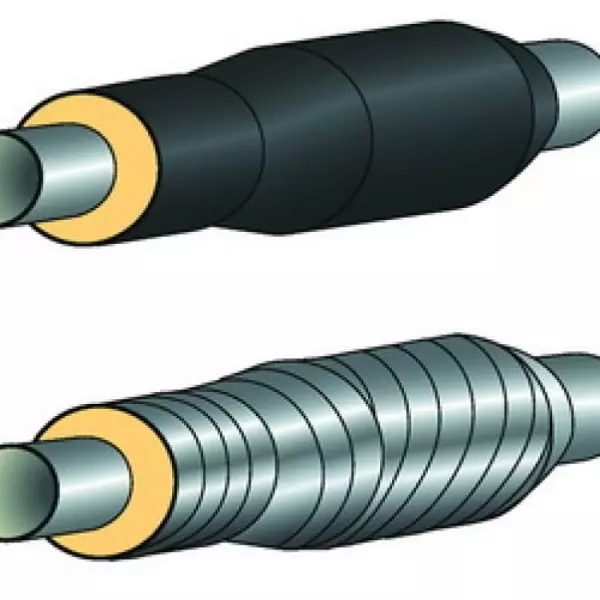

Cильфонный компенсатор ППУ

Сильфонные компенсаторы ППУ применяются в предизолированных трубопроводах тепловых сетей для восприятия температурных удлинений трубы-носителя при нагреве/охлаждении теплоносителя. Стальная труба Ст20 при рабочей температуре +130°C удлиняется на ΔL = 12·10⁻⁶ × L × 110 ≈ 1,32 мм/м; для прямого участка 100 м — 132 мм, что без компенсации создаёт осевое напряжение σ = E·α·ΔT = 210 000 × 12·10⁻⁶ × 110 ≈ 277 МПа — выше предела текучести Ст20 (σт = 245 МПа).

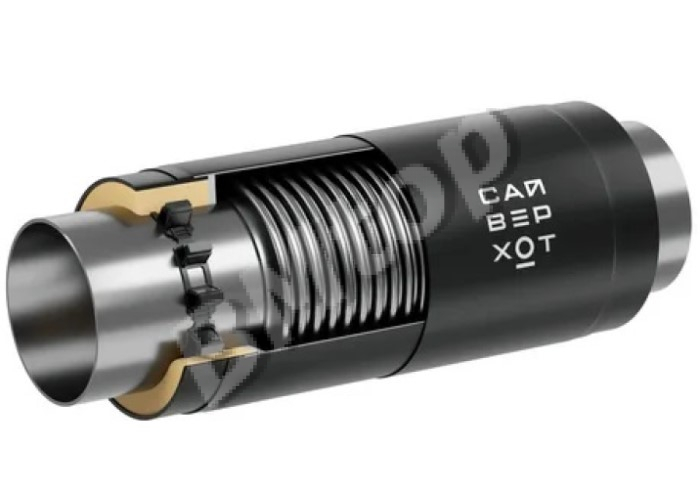

Сильфонный компенсатор в ППУ-исполнении включает: металлический сильфон (нержавеющая сталь AISI 321 или 316L, 1–3 слоя гофрированной трубы, допустимое осевое перемещение ±25–80 мм на типоразмер DN50–DN600), стяжные шпильки (транспортировочные — снимаются перед пуском) и заводскую ПУ-изоляцию с оболочкой. Параметры выбора по EN 14917 и ГОСТ 30599: диаметр DN, осевое перемещение ΔL (мм), угловое отклонение (°), рабочее давление PN (0,6–2,5 МПа), рабочая температура (до +150°C для ПЭ-оболочки).

Расстановка опор обязательна по проекту: неподвижная опора — с каждой стороны от компенсатора (воспринимает реактивное усилие F = P·S + с·ΔL, где с — жёсткость сильфона Н/мм); направляющие опоры — не далее 4D от торца компенсатора, шаг между ними ≤ 14D. Эксплуатационный контроль: ежегодный осмотр доступных узлов, проверка отсутствия коррозии на торцах гофр (там максимальные усталостные напряжения), прозвонка ОДК-проводников. Ресурс сильфона — 7 000–20 000 циклов деформации в зависимости от амплитуды.
