Неподвижные опоры ППУ

Неподвижные опоры ППУ (анкерные опоры, «мёртвые» точки) фиксируют предизолированную трубу в расчётных точках трассы и воспринимают суммарное осевое усилие от давления среды, тепловых деформаций и трения скользящих опор: F = P·S + Σf·G, где P — давление, S — площадь сечения трубы, f — коэффициент трения скользящей опоры (0,05–0,15), G — вес заполненного трубопровода на расчётном пролёте. Правильная расстановка неподвижных опор — ключевой элемент расчёта тепловых сетей; ошибка увеличивает нагрузку на компенсаторы и сварные швы кратно.

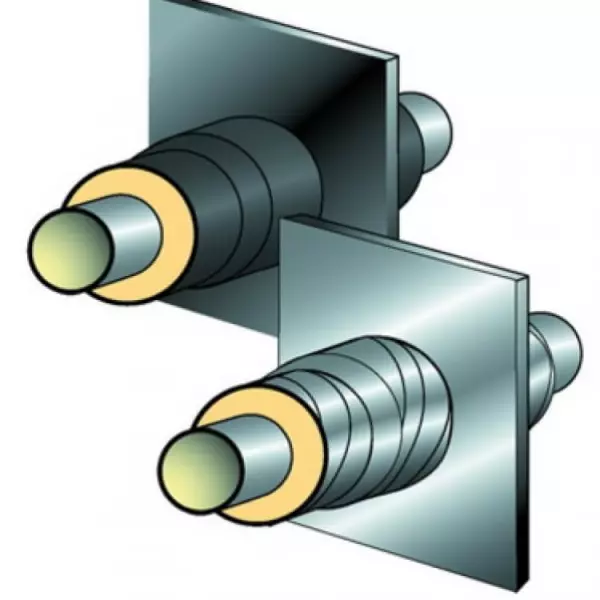

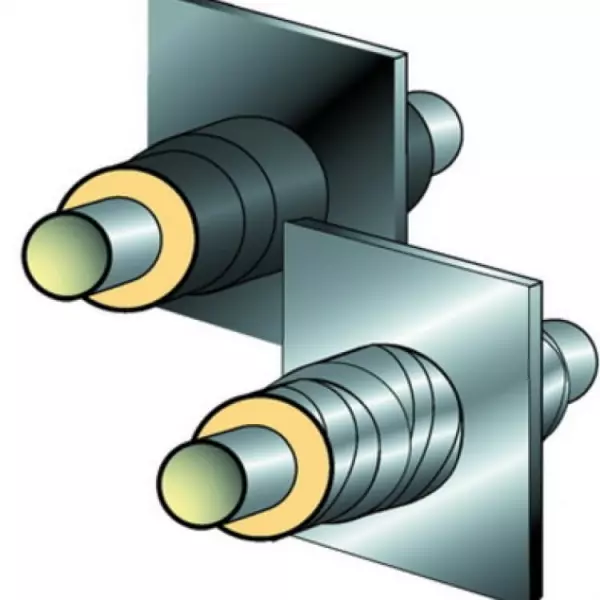

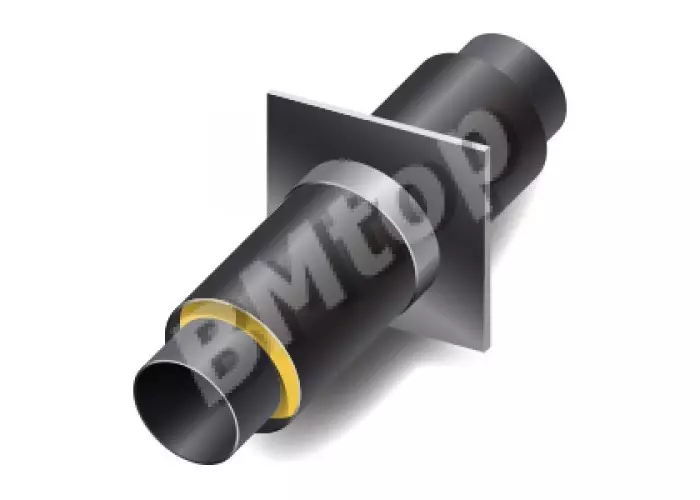

Конструкция неподвижной опоры ППУ: стальной хомут или кольцо, приваренное к трубе-носителю (или болтовое охватывающее устройство), с передачей усилия через железобетонный или металлический упор в грунт или конструкцию. Изоляционный «пирог» в зоне опоры не должен прерываться — применяют специальные полиуретановые вкладыши повышенной плотности (≥ 200 кг/м³) или термостойкие опорные скорлупы, предотвращающие обжатие ПУ весом трубы. Расчётное усилие на неподвижную опору для DN200 PN16 при ΔT = 90°C и пролёте 150 м составляет типично 80–150 кН — фундамент проектируется на эти усилия.

По EN 13941 и СП 124.13330 расстояние между неподвижными опорами не должно превышать допустимого из условия устойчивости (продольный изгиб трубы) и допустимых напряжений в сварных стыках. В камерах и каналах неподвижные опоры выполняются из стальных упоров, замоноличенных в бетон стены камеры; при бесканальной прокладке — из железобетонных блоков с анкерными плитами. Монтажный контроль: проверка вертикальности установки (отклонение ≤ 3 мм), качества сварки хомута к трубе и момент затяжки болтовых хомутов по паспорту опоры.
