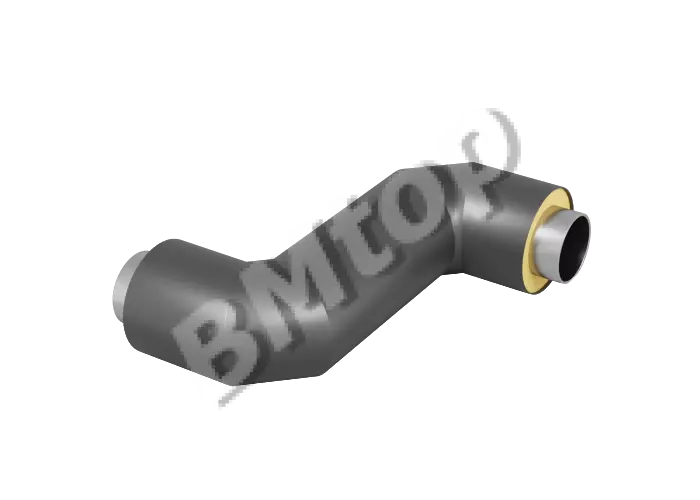

Z-образные элементы ППУ

Z-образные элементы ППУ (Г/Z-компенсаторы в предизолированном исполнении) применяются на теплосетях для плавного смещения трассы в плане или по высоте с двумя поворотами, обходя препятствия (здания, коммуникации, опоры эстакад) при сохранении непрерывного ПУ-изоляционного контура. В отличие от сильфонного компенсатора Z-элемент работает не за счёт упругости гофра, а за счёт изгибной гибкости прямолинейных участков между двумя отводами: длина плеча L и диаметр D определяют расчётное перемещение δ = F·L³/(3EI), где F — реактивное усилие от тепловых деформаций.

Конструктивно Z-элемент состоит из двух отводов (45° или 90° по ГОСТ 17375) и одного прямого участка между ними — всё в заводской ПУ-изоляции с оболочкой. Расчёт геометрии (длина плеча, угол) выполняется по методике ГОСТ 32399 или программным комплексом (Caesar II, Изокомп): входные данные — температурный перепад ΔT, диаметр трубы DN, марка стали (модуль упругости E), допустимое напряжение [σ] и реактивное усилие на неподвижную опору. Для DN100 с ΔT = 100°C длина плеча Z-компенсатора ≈ 2,5–3,5 м.

При монтаже: сварка металлических стыков → испытание → восстановление ПУ-изоляции термоусадочными муфтами → прозвонка ОДК. Характерная ошибка при монтаже — неправильная расстановка опор: если поставить жёсткую опору в середине плеча Z-элемента, он теряет гибкость и начинает работать как жёсткий участок, передавая напряжения на смежные узлы. Расстановка опор — только направляющие (скользящие) вдоль оси движения.

Цена от /т

Цены и наличие обновлены: 17-03-2026

Оперативная доставка в любой регион Условия доставки

Различные способы оплаты Условия оплаты

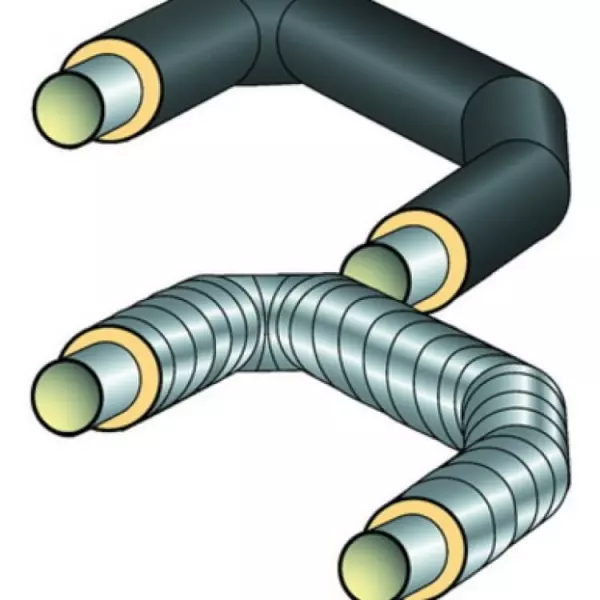

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 76х3

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112577

Характеристики

Диаметр наружный стальной трубы 76 мм
Диаметр условный стальной трубы 65 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 620 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 160
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 3

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 426х7

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112576

Характеристики

Диаметр наружный стальной трубы 426 мм
Диаметр условный стальной трубы 400 мм
Длина изделия 2200
Длина изделия, L1 1100 мм
Длина изделия, L1min 1075 мм
Длина неизолированной части изделия L' 210
Наружный диаметр гидрозащитной оболочки, Dц 560
Толщина стенки ОЦ оболочки 1
Толщина стенки ПЭ оболочки 7

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 32х3

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112575

Характеристики

Диаметр наружный стальной трубы 32 мм
Диаметр условный стальной трубы 25 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 100, 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 273х7

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112574

Характеристики

Диаметр наружный стальной трубы 273 мм
Диаметр условный стальной трубы 250 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 910 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 400
Толщина стенки ОЦ оболочки 0.8
Толщина стенки ПЭ оболочки 5.6

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 159х4,5

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112573

Характеристики

Диаметр наружный стальной трубы 159 мм
Диаметр условный стальной трубы 150 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 710 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 250
Толщина стенки 43955
Толщина стенки ОЦ оболочки 0.7
Толщина стенки ПЭ оболочки 3.9

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ПЭ-1 стальной 108х4

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112572

Характеристики

Диаметр наружный стальной трубы 108 мм
Диаметр условный стальной трубы 100 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 656 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 200
Толщина стенки ОЦ оболочки 0.6
Толщина стенки ПЭ оболочки 3

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 57х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112571

Характеристики

Диаметр наружный стальной трубы 57 мм
Диаметр условный стальной трубы 50 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 45х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112570

Характеристики

Диаметр наружный стальной трубы 45 мм
Диаметр условный стальной трубы 40 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 38х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112569

Характеристики

Диаметр наружный стальной трубы 38 мм
Диаметр условный стальной трубы 32 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 32х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112568

Характеристики

Диаметр наружный стальной трубы 32 мм
Диаметр условный стальной трубы 25 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 100, 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 325х7-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112567

Характеристики

Диаметр наружный стальной трубы 325 мм
Диаметр условный стальной трубы 300 мм
Длина изделия 2100
Длина изделия, L1 1050 мм
Длина изделия, L1min 965 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 450
Толщина стенки ОЦ оболочки 0.8
Толщина стенки ПЭ оболочки 5.6

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 273х7-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112566

Характеристики

Диаметр наружный стальной трубы 273 мм
Диаметр условный стальной трубы 250 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 910 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 400
Толщина стенки ОЦ оболочки 0.8
Толщина стенки ПЭ оболочки 5.6

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 159х4,5-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112565

Характеристики

Диаметр наружный стальной трубы 159 мм
Диаметр условный стальной трубы 150 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 710 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 250
Толщина стенки 43955
Толщина стенки ОЦ оболочки 0.7
Толщина стенки ПЭ оболочки 3.9

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

П-образный элемент в изоляции ППУ-ОЦ-1 стальной 108х4-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 112564

Характеристики

Диаметр наружный стальной трубы 108 мм
Диаметр условный стальной трубы 100 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 656 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 200
Толщина стенки ОЦ оболочки 0.6
Толщина стенки ПЭ оболочки 3

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

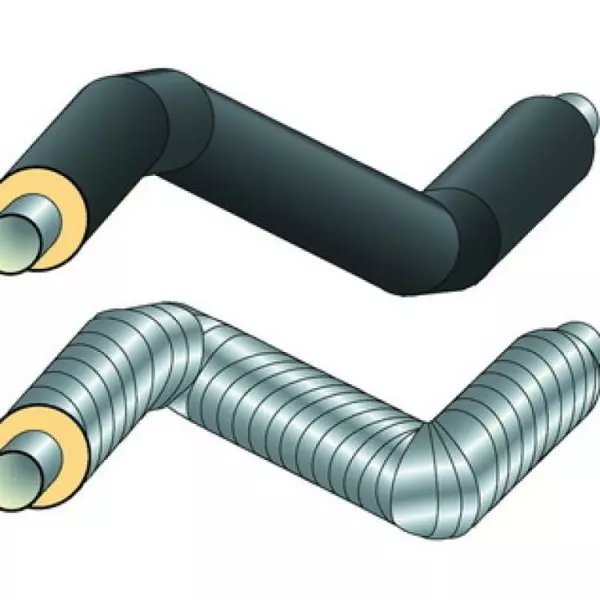

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 76х3

шт

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 76х3

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100037

Характеристики

Диаметр наружный стальной трубы 76 мм
Диаметр условный стальной трубы 65 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 620 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 160
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 3

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 57х3

шт

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 57х3

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100036

Характеристики

Диаметр наружный стальной трубы 57 мм
Диаметр условный стальной трубы 50 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 426х7

шт

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 426х7

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100035

Характеристики

Диаметр наружный стальной трубы 426 мм
Диаметр условный стальной трубы 400 мм
Длина изделия 2200
Длина изделия, L1 1100 мм
Длина изделия, L1min 1075 мм
Длина неизолированной части изделия L' 210
Наружный диаметр гидрозащитной оболочки, Dц 560
Толщина стенки ОЦ оболочки 1
Толщина стенки ПЭ оболочки 7

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 38х3

шт

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 38х3

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100034

Характеристики

Диаметр наружный стальной трубы 38 мм
Диаметр условный стальной трубы 32 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 133х4

шт

Z-образный элемент в изоляции ППУ-ПЭ-1 стальной 133х4

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100033

Характеристики

Диаметр наружный стальной трубы 133 мм
Диаметр условный стальной трубы 125 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 685 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 225
Толщина стенки ОЦ оболочки 0.6
Толщина стенки ПЭ оболочки 3.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 57х3-1

шт

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 57х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100032

Характеристики

Диаметр наружный стальной трубы 57 мм
Диаметр условный стальной трубы 50 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 45х3-1

шт

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 45х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100031

Характеристики

Диаметр наружный стальной трубы 45 мм
Диаметр условный стальной трубы 40 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 38х3-1

шт

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 38х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100030

Характеристики

Диаметр наружный стальной трубы 38 мм
Диаметр условный стальной трубы 32 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 32х3-1

шт

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 32х3-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100029

Характеристики

Диаметр наружный стальной трубы 32 мм
Диаметр условный стальной трубы 25 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 605 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 100, 125, 140
Толщина стенки ОЦ оболочки 0.55
Толщина стенки ПЭ оболочки 2.5

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 108х4-1

шт

Z-образный элемент в изоляции ППУ-ОЦ-1 стальной 108х4-1

Детали трубопроводов - Фасонные изделия в изоляции - Z-образные элементы ППУ

Артикул: 100028

Характеристики

Диаметр наружный стальной трубы 108 мм
Диаметр условный стальной трубы 100 мм
Длина изделия 2000
Длина изделия, L1 1000 мм
Длина изделия, L1min 656 мм
Длина неизолированной части изделия L' 150
Наружный диаметр гидрозащитной оболочки, Dц 200
Толщина стенки ОЦ оболочки 0.6
Толщина стенки ПЭ оболочки 3

Цена по запросу

Запросить КП

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Преимущества покупки у нас

Опытные специалисты

Сопровождение сделки на всех этапах

Помогаем с рассчетом

Рассчет заявки персональным менеджером

Все промышленные товары в единой базе

Соответствие стандартам, исчерпывающий ассортимент

Редкие позиции на БМтоп

Уникальные позиции на складах маркетплейса
