Футеровка труб

Футеровка промышленных трубопроводов: комплексное техническое решение для увеличения ресурса и снижения эксплуатационных затрат.

Футеровка труб — это технологический процесс нанесения защитного внутреннего покрытия (облицовки) на поверхность трубопровода с целью изоляции основного материала трубы от транспортируемой среды. Данная операция является ключевым методом борьбы с коррозией, абразивным износом и химической деградацией, что в совокупности позволяет многократно увеличить межремонтный интервал и общий срок службы инженерных систем. В отличие от плакировки, которая защищает внешнюю поверхность, футеровка решает проблемы, возникающие непосредственно в зоне контакта стенки трубы с агрессивным или абразивным потоком.

Области применения и решаемые задачи

Услуга футеровки критически важна для широкого спектра отраслей, где надежность трубопроводов напрямую влияет на бесперебойность технологических процессов и экономическую эффективность.

• Химическая и нефтехимическая промышленность: Защита трубопроводов, транспортирующих кислоты, щелочи, растворители и другие агрессивные реагенты. Футеровка предотвращает химическую коррозию и загрязнение продукта ионами металла.
• Горно-обогатительная и металлургическая промышленность: Футеровка пульпопроводов, гидротранспортных систем и дымоудаления. Основная задача — защита от быстрого абразивного износа при транспортировке рудных шламов, золы и других высокоабразивных материалов.
• Энергетика: Огнеупорная футеровка дымовых труб и газоходов для защиты от высокотемпературных газов и конденсата, содержащего серную и другие кислоты.
• Водоподготовка и канализация: Защита труб от коррозии, вызываемой водой с различным солевым составом, и от обрастания биологическими отложениями за счет создания гладкой поверхности.
• Пищевая промышленность: Создание инертной, химически стойкой и легкоочищаемой внутренней поверхности трубопроводов, отвечающей санитарно-гигиеническим требованиям.

Сравнительный анализ материалов для футеровки: технические параметры

Выбор материала футеровки является определяющим фактором для долговечности системы. Решение принимается на основе анализа транспортируемой среды (pH, химический состав, наличие абразивных частиц), температуры и давления. Ниже приведены ключевые технические характеристики наиболее распространенных материалов.

Технологии нанесения футеровочного покрытия

Метод нанесения футеровки выбирается в зависимости от материала покрытия, диаметра, длины и конфигурации трубопровода, а также условий на объекте.

• Центробежное напыление (центрифугирование): Жидкий или пастообразный материал (полимер, цементный раствор) подается во вращающуюся вокруг своей оси трубу. Центробежная сила равномерно распределяет материал по внутренней поверхности, формируя слой заданной толщины. Особенно эффективно для труб большого диаметра и прямой конфигурации.

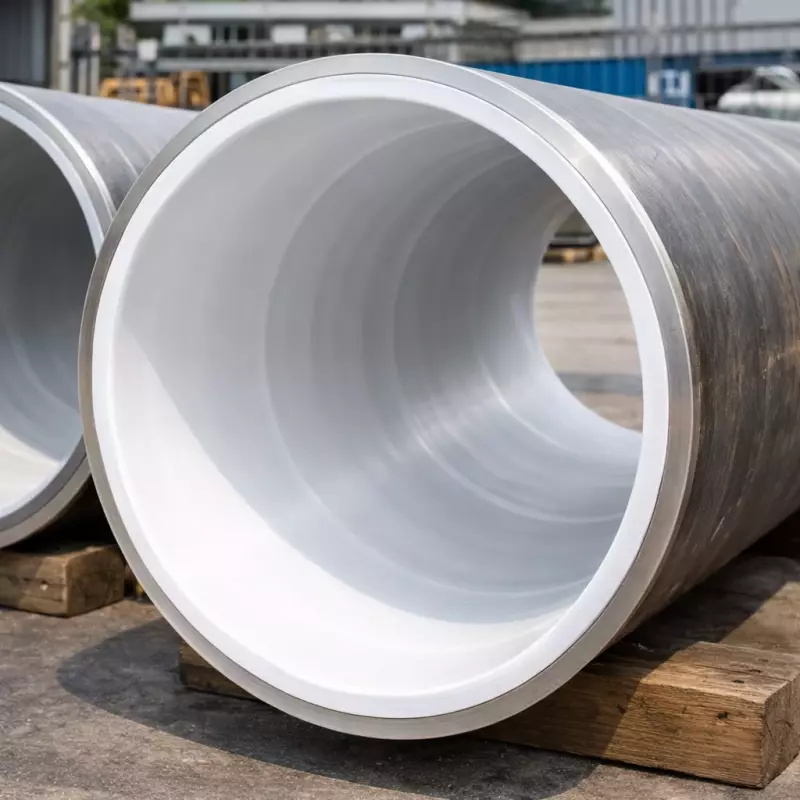

• Ротационная футеровка (для ПТФЭ): Листовой фторопласт закрепляется внутри трубы, после чего труба вращается в печи при высокой температуре. Материал спекается, образуя бесшовное покрытие. Технология обеспечивает высокую адгезию и герметичность.

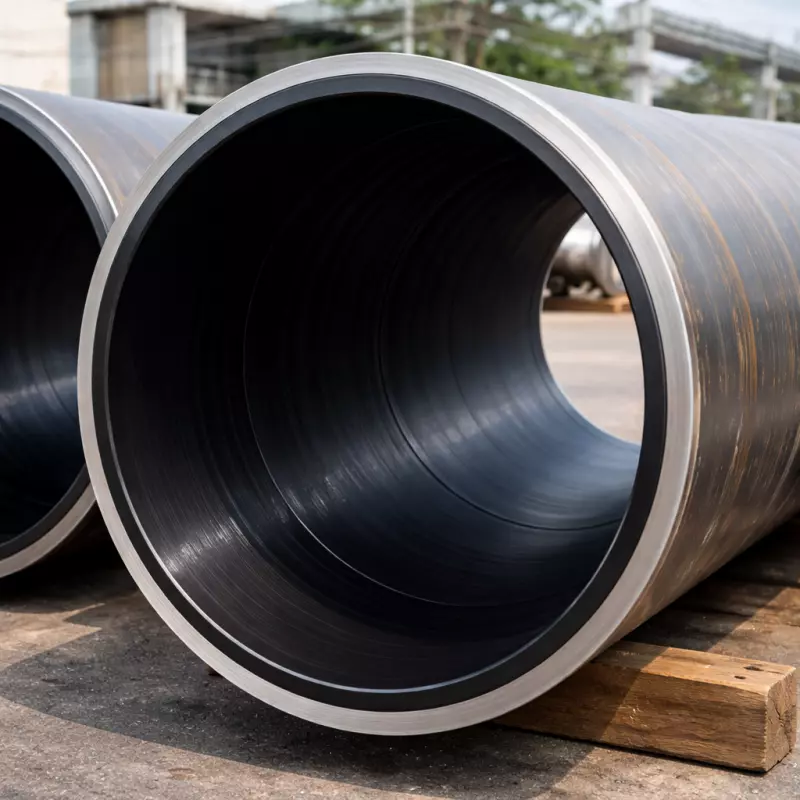

• Компрессионная протяжка полиэтиленовой трубы: В существующий стальной трубопровод заводится полиэтиленовая труба меньшего диаметра, но с памятью формы. Затем с помощью давления и/или температуры она расширяется, плотно прижимаясь к старой трубе и формируя новое, цельное внутреннее покрытие. Метод позволяет проводить ремонт без раскопки всей трассы.

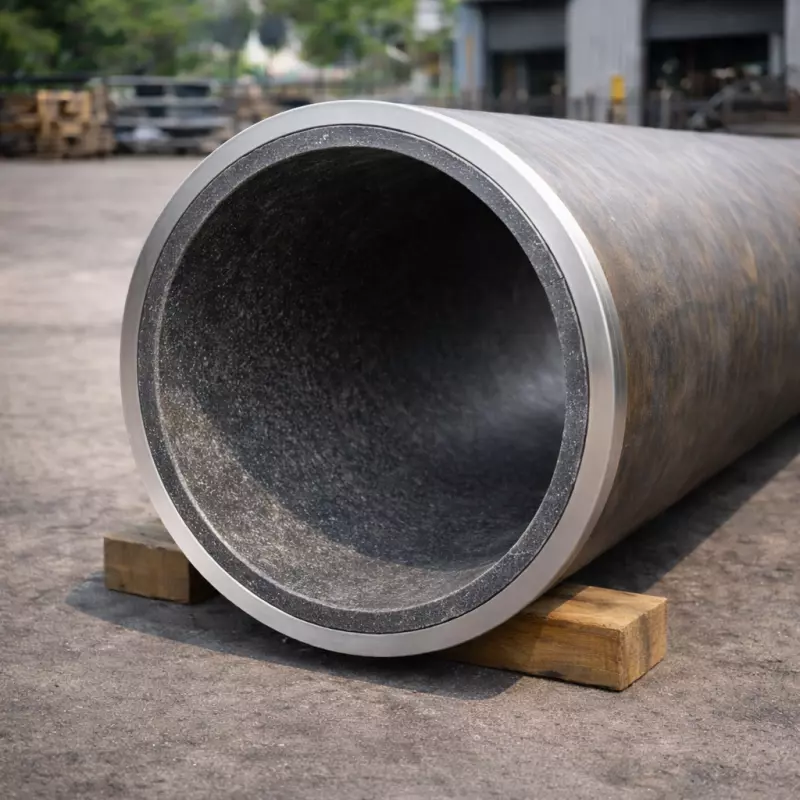

• Вставка готовых вкладышей или рукавов: В трубу устанавливаются предварительно изготовленные секции из керамики, базальта или полимеров. Стыки герметизируются. Метод быстр и применим для сложных условий, но наличие стыков является конструктивным ослаблением.

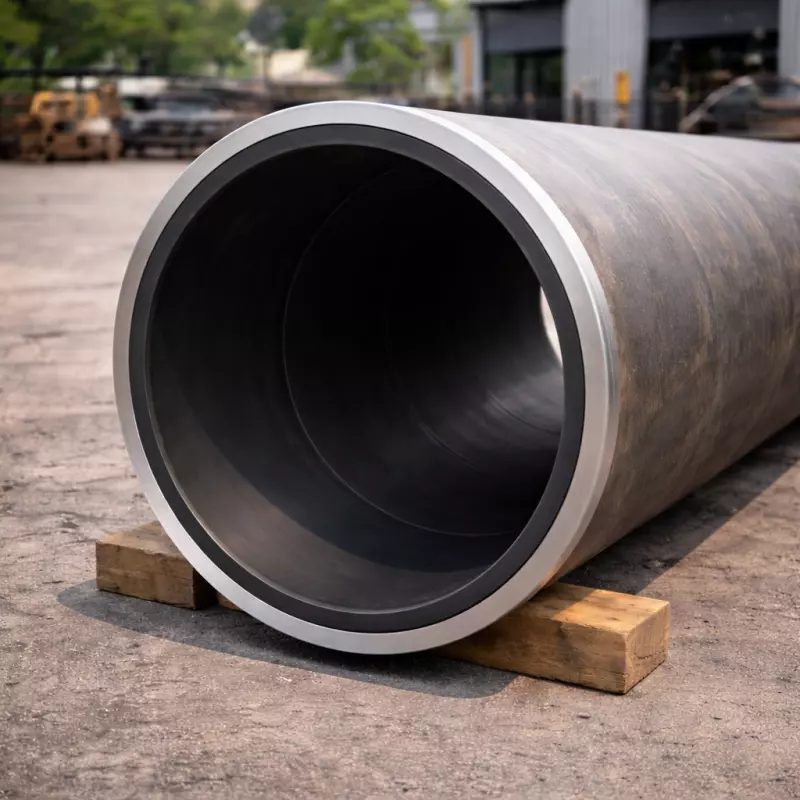

• Гуммирование (напыление или оклейка резиной): Поверхность трубы тщательно очищается и грунтуется. Затем методом напыления или вручную наклеиваются листы невулканизированной резины. После монтажа проводится процесс вулканизации (часто термической), в результате которого резина приобретает свои конечные свойства и прочно сцепляется с основой.

Количественная оценка эффективности: срок службы и эксплуатационные показатели

Основным аргументом в пользу футеровки являются объективные цифры, демонстрирующие увеличение ресурса и изменение ключевых параметров системы.
