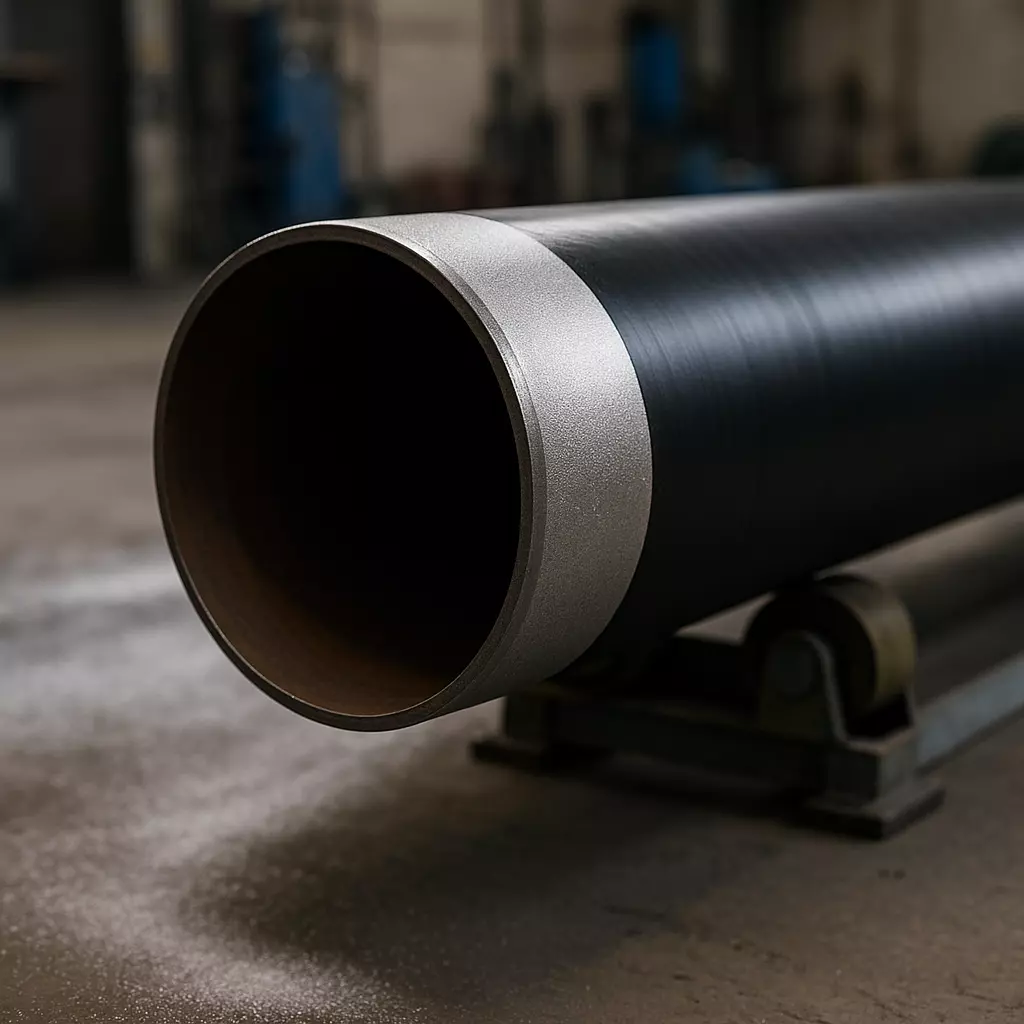

Металлизация торцов труб

Металлизация выполняется газопламенным методом с использованием флюсующего металлизационного порошка.

Проволока при данной технологии не применяется. Покрытие формируется за счёт нанесения порошкового материала на предварительно подготовленную и прогретую поверхность внутреннего концевого участка трубы.

Процесс включает:

• подготовку внутренней поверхности трубы;
• очистку зоны нанесения;
• равномерный прогрев концевого участка трубы;
• газопламенное нанесение флюсующего порошка;
• формирование защитного металлизационного слоя;
• контроль толщины и качества покрытия.

Для стабильного качества важны подготовка поверхности, температурный режим, равномерность прогрева и соблюдение технологии нанесения.

В стандартной технологии на нашем производстве применяется порошок Т-Термо N50.

Также возможно применение другого аналогичного металлизационного порошка, если это требуется проектом, техническим заданием заказчика или условиями эксплуатации трубопровода.

Материал подбирается с учётом назначения трубопровода, требований к коррозионной стойкости, температурному режиму и совместимости с внутренним эпоксидным покрытием.

Заход эпоксидного покрытия на металлизированный участок нужен для формирования непрерывной внутренней антикоррозионной защиты.

Если между металлизацией и эпоксидным покрытием оставить разрыв, в этой зоне может появиться незащищённый участок металла. Поэтому эпоксидное покрытие заводится на металлизационный слой с нахлёстом.

В нашей стандартной схеме:

• металлизация наносится на 80 мм от торца;
• эпоксидное покрытие заходит на металлизацию на 70 мм.

За счёт этого внутренняя поверхность трубы получает непрерывную защиту: от основного эпоксидного покрытия до зоны сварного стыка.

Отдельного норматива, который прямо устанавливает конкретную длину металлизации концевого участка трубы под сварку, нет.

Также нет универсального норматива, который для всех случаев устанавливает одну обязательную толщину металлизационного покрытия именно для концов труб с внутренним эпоксидным покрытием.

Параметры покрытия обычно задаются:

• проектной документацией;
• техническими условиями;
• конструкторской документацией;
• техническим заданием заказчика;
• согласованной технологической картой;
• требованиями конкретного объекта.

В качестве общей нормативной базы могут применяться стандарты на газотермические покрытия, методы контроля защитных покрытий, подготовку концов труб под сварку и требования к антикоррозионной защите трубопроводов.

При этом конкретная длина металлизации, толщина покрытия и схема нахлёста с эпоксидным покрытием должны быть согласованы в технической документации на заказ.

Металлизация применяется для защиты внутренней поверхности трубы в зоне сварного соединения. Однако риск повреждения эпоксидного покрытия при сварке зависит не только от длины металлизированного участка.

На сохранность покрытия влияют:

• режим сварки;
• тепловложение;
• количество проходов;
• толщина стенки трубы;
• предварительный подогрев;
• межслойная температура;
• скорость выполнения сварочных работ;
• фактическая зона термического влияния.

Поэтому длина металлизации должна быть увязана с технологией сварки и требованиями проекта.

В стандартном исполнении мы выполняем металлизацию на длину 80 мм от торца, при этом эпоксидное покрытие заходит на металлизированный участок на 70 мм.

При специальных условиях сварки, повышенном тепловложении или дополнительных требованиях заказчика длина металлизации может быть изменена по согласованию.

Отдельных специальных требований к квалификации сварщиков только из-за наличия металлизационного покрытия не устанавливается.

Сварка труб должна выполняться по требованиям конкретного объекта:

• проектной документации;
• ППР;
• технологической карты сварки;
• требований службы технического надзора;
• нормативов, применимых к данному трубопроводу.

Наличие металлизационного покрытия само по себе не требует отдельной дополнительной квалификации сварщика сверх требований, установленных для сварки конкретного трубопровода.

Качественное выполнение металлизации в полевых условиях не рекомендуется.

Для стабильного результата необходимы заводские условия, так как технология требует:

• подготовки внутренней поверхности трубы;
• чистоты зоны нанесения;
• равномерного прогрева концевого участка трубы;
• соблюдения температурного режима;
• стабильного газопламенного нанесения порошка;
• контроля толщины покрытия;
• контроля равномерности слоя.

В полевых условиях сложно обеспечить равномерный прогрев всего конца трубы и повторяемость технологического режима. Это может повлиять на качество, равномерность и долговечность покрытия. Поэтому металлизацию концов труб мы выполняем в заводских условиях.

В стандартном исполнении металлизация выполняется на длину 80 мм от торца трубы по внутренней поверхности.

Эпоксидное покрытие заходит на металлизированный участок на 70 мм. Это необходимо для формирования непрерывной внутренней антикоррозионной защиты без открытого участка металла между покрытиями.

Толщина металлизационного покрытия составляет от 100 мкм. Конкретная толщина определяется техническим заданием, проектом или согласованной технологической картой.

На нашем производстве применяется порошок Т-Термо N50 либо другой аналогичный металлизационный порошок, соответствующий требованиям проекта или технического задания.

Нет. В данной технологии проволока не применяется. Металлизация выполняется газопламенным методом с применением флюсующего порошка.

Да. Длина металлизации может быть увеличена по требованию заказчика, если это предусмотрено проектом, техническим заданием или необходимо с учётом технологии сварки.

Отдельного ГОСТа, который устанавливает конкретную длину металлизации концевого участка трубы под сварку, нет. Длина напыления, толщина покрытия и схема нахлёста с эпоксидным покрытием задаются проектом, техническими условиями, техническим заданием или согласованной технологической картой.

Риск повреждения эпоксидного покрытия зависит от режима сварки, тепловложения, количества проходов, предварительного подогрева, межслойной температуры и толщины стенки трубы. Металлизация применяется для защиты зоны, которая находится рядом со сварным соединением. При специальных требованиях заказчика длина металлизированного участка может быть увеличена по согласованию.

Отдельных требований именно из-за наличия металлизационного покрытия нет. Сварка выполняется по проекту, ППР, технологической карте сварки и требованиям конкретного объекта.

Качественное выполнение металлизации в полевых условиях не рекомендуется. Работы требуют заводской подготовки поверхности, равномерного прогрева конца трубы и стабильного режима газопламенного нанесения порошка. Поэтому металлизация выполняется в заводских условиях.
