CNФутеровка труб резиной

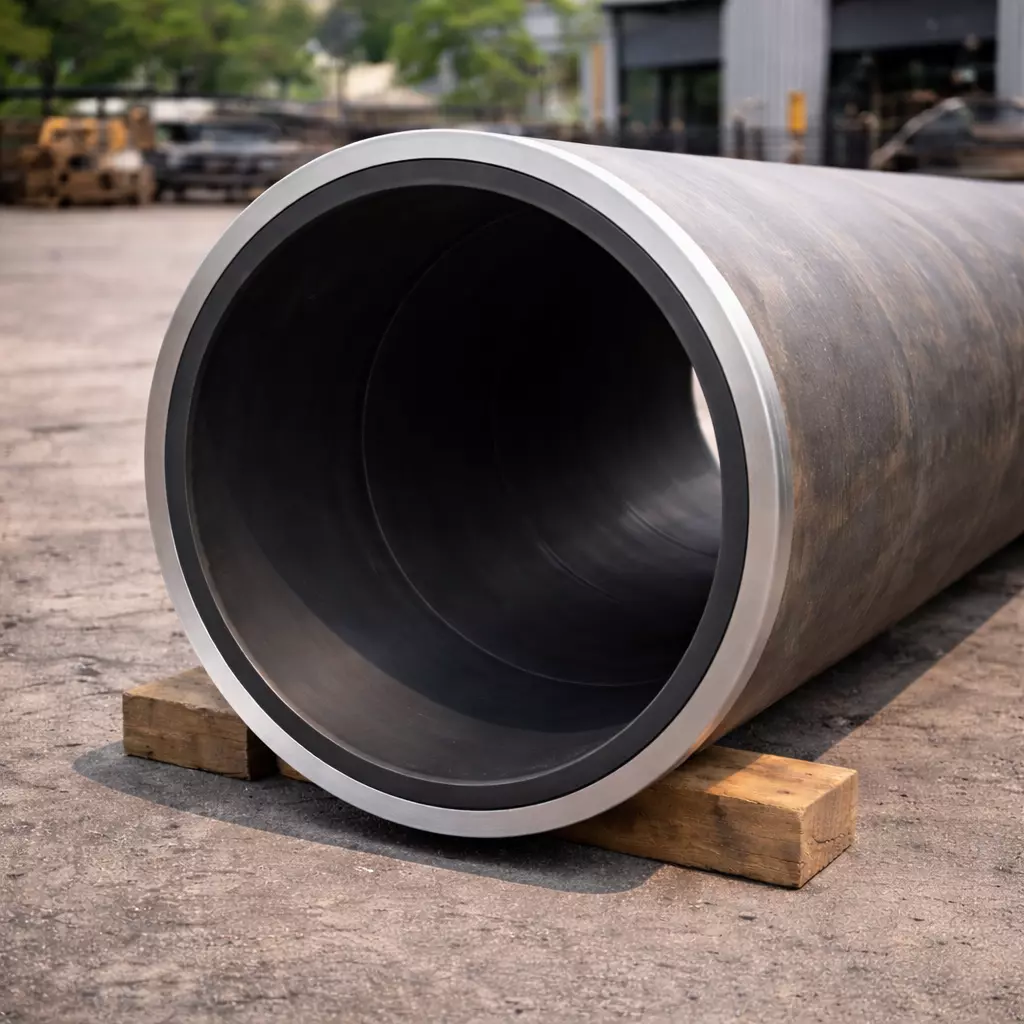

Гуммирование труб — это технологический процесс футеровки внутренней поверхности трубопровода слоем специальной резины (вулканизированного каучука). Данный метод направлен на создание эластичного, износостойкого и химически устойчивого покрытия, которое эффективно защищает основу трубы от абразивного износа, ударных нагрузок, кавитации и воздействия широкого спектра химических веществ при умеренных температурах.
Технические характеристики резиновых покрытий для гуммирования
Свойства футеровки определяются типом каучука и рецептурой резиновой смеси. Наиболее распространены следующие виды:
- Натуральный каучук (NR): Высокая эластичность и сопротивление раздиру. Твердость по Шору A обычно в диапазоне 40-80.
- Бутадиен-нитрильный каучук (NBR): Повышенная стойкость к маслам, жирам и углеводородам. Твердость 50-90 Шор A.
- Хлоропреновый каучук (CR): Хорошая стойкость к озону, старению и умеренно агрессивным химикатам.
- Этилен-пропилен-диеновый каучук (EPDM): Отличная стойкость к нагреву, пару, щелочам и кислотам низкой концентрации.
Типичная толщина гуммировочного слоя составляет от 3 до 12 мм, что позволяет эффективно поглощать энергию ударов твердых частиц. Рабочий температурный диапазон для большинства резин составляет от -50°C до +80°C, а для специальных термостойких марок — до +120°C.
Технология нанесения: оклейка листами и вулканизация
Процесс гуммирования является многоэтапным и требует строгого соблюдения технологического регламента.
- Подготовка поверхности: Внутренняя поверхность трубы тщательно очищается абразиво-струйным методом до степени Sa 2.5 (близко к белому металлу) для обеспечения максимальной адгезии. После очистки проводится обезжиривание.
- Нанесение клеевого слоя (праймера): На подготовленную поверхность кистью или распылением наносится один или несколько слоев специального клея (праймера), совместимого с основным металлом и резиновой смесью.
- Оклейка резиновыми листами: На клеевой слой вручную раскатываются и прикатываются листы невулканизированной (сырой) резины заданной толщины. Листы укладываются внахлест, а стыки тщательно прокатываются для удаления воздуха.
- Вулканизация: Это ключевой этап, в ходе которого резина приобретает свои конечные свойства. Применяются два основных метода:
- Автоклавная вулканизация: Труба помещается в автоклав, где под действием насыщенного пара при температуре 140-160°C и давлении 3-6 бар происходит сшивание молекул каучука.
- Холодная вулканизация (для некоторых марок): Отверждение происходит при комнатной температуре в течение нескольких суток за счет химических реактивов в составе резиновой смеси.
- Контроль качества: Готовое покрытие проверяется на толщину, твердость, адгезию к металлу (методом отрыва) и на наличие дефектов (пористости) с помощью высоковольтного искрового дефектоскопа.
Сравнительные эксплуатационные характеристики
| Параметр | Нефутерованная стальная труба | Труба с гуммировкой (NBR) | Труба с гуммировкой (NR) | Комментарий |
|---|---|---|---|---|
| Срок службы при транспортировке угольного шлама | 6-12 месяцев | 3-5 лет | 4-6 лет | Эластичность резины поглощает удар частиц. |
| Стойкость к кавитации в насосных системах | Низкая (эрозия) | Хорошая | Очень хорошая | Натуральный каучук особенно эффективен. |
| Сопротивление ударной нагрузке | Постоянные вмятины | Временная деформация с полным восстановлением | Временная деформация с полным восстановлением | Ключевое преимущество резиновых покрытий. |
| Стойкость к растворам солей (морская вода) | Коррозия | Отличная | Отличная | Практически все типы резин инертны. |
Химическая стойкость резиновой футеровки
Химическая стойкость сильно варьируется в зависимости от типа каучука. Резины не являются универсально химически инертными, как фторопласты, но устойчивы к множеству сред.
| Группа реагентов | Стойкость натурального каучука (NR) | Стойкость нитрильного каучука (NBR) | Примечания |
|---|---|---|---|
| Растворы солей, морская вода | Отличная | Отличная | Основная область применения. |
| Разбавленные кислоты и щелочи (до 20-30%) | Хорошая | Хорошая | Для серной, соляной, азотной кислот, едкого натра. |
| Масла, бензин, алифатические углеводороды | Низкая (набухание) | Отличная | NBR специально создан для работы с маслами. |
| Сильные окислители, концентрированные кислоты, ароматические углеводороды | Не рекомендуется | Не рекомендуется | Вызывает быстрое разрушение или сильное набухание. |
| Спирты, кетоны | Умеренная | Хорошая | Зависит от концентрации и температуры. |
Области промышленного применения
- Горно-обогатительная промышленность: Классическая область для гуммирования. Защита пульпопроводов, гидротранспортных систем, желобов, сит и классификаторов от абразивного износа при переработке руды, угля, песка.
- Химическая промышленность: Футеровка аппаратов, трубопроводов и емкостей для работы с растворами солей, разбавленными кислотами и щелочами, где не требуется абсолютная химическая инертность.
- Металлургия и энергетика: Защита трубопроводов для гидроудаления золы и шлака, систем оборотного водоснабжения.
- Портовое хозяйство и судостроение: Гуммирование балластных и осушительных систем, трубопроводов для перекачки забортной воды.
- Пищевая промышленность: Применение специальных сортов резины, разрешенных для контакта с пищевыми продуктами, для трубопроводов в виноделии, производстве соков и т.д.
Стандарты качества и контроль
Процесс гуммирования и качество покрытий регламентируются отраслевыми стандартами и техническими условиями. Контроль включает в себя:
- Измерение толщины покрытия по всей поверхности магнитным или ультразвуковым толщиномером.
- Испытание на адгезию (прочность сцепления с металлом) методом отрыва или решетчатого надреза. Минимально допустимая адгезия обычно составляет 3-5 МПа.
- Контроль твердости готового покрытия по Шору А для подтверждения соответствия заданной рецептуре.
- Обязательный сплошной контроль на отсутствие сквозных дефектов (пор, непроклеев) с помощью дефектоскопа высокого напряжения.
Экономические и эксплуатационные аспекты
Гуммирование является экономически эффективным решением для защиты оборудования от износа в условиях, не требующих применения более дорогих полиуретанов или фторопластов. Прямая экономия достигается за счет значительного увеличения межремонтного цикла. Например, для пульпопровода, где стальная труба изнашивается за год, гуммированная труба служит 4-6 лет, что в 4-6 раз снижает затраты на замену.
Косвенная экономия формируется за счет снижения энергопотребления (эластичная поверхность резины может способствовать лучшему скольжению плотных пульп), уменьшения шума и вибрации при транспортировке материалов, а также за счет возможности ремонта локальных повреждений без замены всего участка трубы. Срок окупаемости проекта гуммирования в условиях горно-обогатительной фабрики, как правило, не превышает одного года, что делает эту технологию одной из самых быстровозвратных инвестиций в защиту оборудования.
