CNФутеровка труб фторопластом

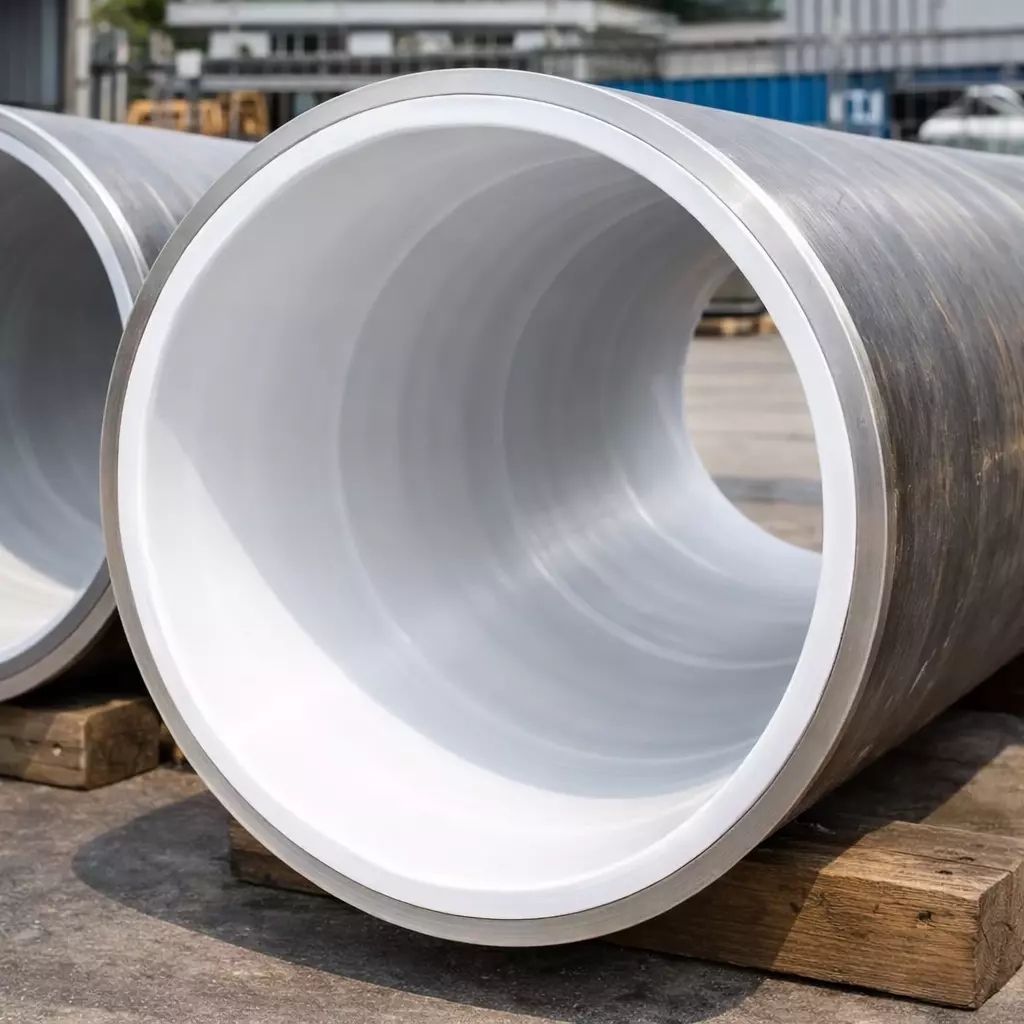

Футеровка труб фторопластом — это процесс создания внутреннего защитного покрытия из политетрафторэтилена (ПТФЭ, PTFE), материала, известного своей практически полной химической инертностью. Данная технология предназначена для создания абсолютного барьера внутри трубопровода, способного противостоять самым агрессивным кислотам, щелочам, окислителям и растворителям при широком диапазоне температур, где другие полимерные материалы неприменимы.
Технические характеристики фторопласта (ПТФЭ) для футеровки
Для футеровки преимущественно используется модифицированный политетрафторэтилен (фторопласт-4М), который сочетает химическую стойкость базового PTFE с улучшенной свариваемостью. Ключевые физико-химические параметры материала:
- Плотность: 2.18–2.21 г/см³, что делает его одним из самых тяжелых термопластов.
- Прочность на разрыв: 20–35 МПа, достаточная для создания самонесущих вкладышей.
- Коэффициент трения: Один из самых низких среди всех известных твердых материалов (около 0.04), что обеспечивает минимальное гидравлическое сопротивление и предотвращает налипание.
- Диэлектрические свойства: Высокое объемное сопротивление, что исключает электрохимическую коррозию.
- Температурный диапазон: От -200°C до +260°C для непрерывной работы, с кратковременной стойкостью до +300°C.
Типичная толщина футеровочного слоя составляет от 2 до 6 мм, что определяется диаметром трубы и требуемой механической прочностью. Благодаря своей структуре, PTFE обладает крайне низким поверхностным натяжением, что препятствует адгезии большинства веществ.
Технология нанесения: ротационная футеровка
Основным методом создания бесшовного покрытия из фторопласта является технология ротационной футеровки (rotolining). Этот процесс выполняется в несколько этапов:
- Подготовка трубы: Внутренняя поверхность стальной трубы тщательно очищается пескоструйной обработкой до степени Sa 2.5, обезжиривается и нагревается для удаления влаги.
- Нанесение праймера: Для улучшения адгезии на подготовленную поверхность может наноситься специальный связующий грунтовочный слой.
- Загрузка порошка: Труба устанавливается на ротационный станок. Внутрь загружается точное количество порошка модифицированного ПТФЭ.
- Ротация и спекание: Труба начинает вращаться вокруг продольной и поперечной осей, обеспечивая равномерное распределение порошка по всей внутренней поверхности. Одновременно труба нагревается в печи до температуры 300–380°C. В этих условиях частицы порошка спекаются, образуя однородное, плотное, бесшовное покрытие.
- Охлаждение и контроль: После спекания труба медленно охлаждается под контролем для предотвраствия возникновения внутренних напряжений. Готовое покрытие проверяется ультразвуковым толщиномером и тестируется на наличие пор.
Данная технология позволяет футеровать не только прямые участки, но и сложные фасонные части (отводы, тройники, переходы), а также целые узлы трубопроводов.
Сравнительные эксплуатационные характеристики
| Параметр | Нефутерованная стальная труба | Труба с футеровкой PTFE | Комментарий |
|---|---|---|---|
| Срок службы в среде конц. соляной кислоты (37%) | Несколько месяцев | 10 лет и более | PTFE химически инертен к данной среде при температуре до 150°C. |
| Срок службы в среде хлора (влажного) | Критически мал (быстрая коррозия) | Более 8 лет | Одно из немногих полимерных решений, стойких к хлору. |
| Коэффициент шероховатости | 0.012–0.015 | ~0.005 | Исключительно гладкая поверхность снижает гидросопротивление и предотвращает образование отложений. |
| Рабочий температурный диапазон | Зависит от марки стали | -200°C до +260°C | Позволяет использовать один трубопровод для криогенных и высокотемпературных процессов. |
| Стойкость к растворителям | Коррозия/набухание | Полная инертность | PTFE не растворяется и не набухает ни в одном известном растворителе при комнатной температуре. |
Химическая стойкость фторопластовой футеровки
Политетрафторэтилен демонстрирует беспрецедентную химическую стойкость, что делает его незаменимым для работы с особо агрессивными средами.
| Группа реагентов | Стойкость PTFE | Концентрация и условия |
|---|---|---|
| Минеральные кислоты | Полная | Соляная, серная, азотная, плавиковая кислоты любой концентрации, включая дымящие, при температурах до 250°C. |
| Сильные окислители | Полная | Царская водка, хромовая кислота, пероксиды, гипохлориты. |
| Щелочи | Полная | Гидроксиды натрия, калия, аммония любой концентрации, включая расплавы. |
| Органические растворители | Полная | Ацетон, бензол, толуол, хлорированные углеводороды, спирты, сложные эфиры. |
| Галогены и их соединения | Высокая/Полная | Элементарный фтор, хлор, бром (в т.ч. влажные), фтороводородная кислота. |
Единственными известными веществами, способными воздействовать на PTFE при комнатной температуре, являются расплавленные щелочные металлы и элементарный фтор под высоким давлением.
Области промышленного применения
- Химическая и нефтехимическая промышленность: Транспортировка и переработка высокоагрессивных сред: производство кислот (серной, соляной, азотной), хлора и хлорсодержащих продуктов, органических промежуточных продуктов, катализаторов. Футеровка реакторов, колонн, теплообменников.
- Фармацевтическая и биотехнологическая промышленность: Создание стерильных, химически инертных и легкоочищаемых систем для производства активных фармацевтических ингредиентов (АФИ), где исключено загрязнение продукта ионами металлов.
- Производство полупроводников и электроники: Транспортировка высокочистых и сверхагрессивных химикатов для травления и очистки пластин: плавиковая кислота, пероксид водорода, аммиачные растворы.
- Гальваническое производство: Защита ванн и трубопроводов для транспортировки электролитов на основе кислот и цианидов.
- Дымоудаление и газоочистка: Футеровка дымовых труб и газоходов, работающих с горячими агрессивными газами, содержащими оксиды серы, азота, пары кислот.
Стандарты качества и контроль
Качество фторопластовой футеровки контролируется как общими стандартами на антикоррозионную защиту, так и отраслевыми требованиями. Ключевые аспекты контроля включают проверку толщины покрытия (должна быть равномерной, отклонения не более ±10%), испытание на адгезию (методом решетчатого надреза или отрывом), проверку на пористость методом высоковольтного искрового теста (тест на holiday detection). Для пищевой и фармацевтической отраслей дополнительно требуется подтверждение химической чистоты покрытия и отсутствия миграции веществ.
Экономические и эксплуатационные аспекты
Несмотря на более высокую начальную стоимость по сравнению с полиэтиленовой футеровкой, применение PTFE экономически оправдано в случаях, где другие материалы не работают. Прямая экономия возникает за счет отказа от использования дорогостоящих коррозионностойких металлов (титана, гастеллоя, никелевых сплавов), стоимость которых может в десятки раз превышать стоимость стали с фторопластовой футеровкой.
Эксплуатационная экономия формируется за счет радикального увеличения срока службы оборудования. Если аппарат из нержавеющей стали в среде горячей соляной кислоты требует замены через 1-2 года, то футерованный PTFE аппарат служит 10-15 лет и более. Это устраняет частые дорогостоящие остановки производства на замену оборудования. Кроме того, исключаются затраты на нейтрализацию утечек и экологические штрафы. Гладкая поверхность PTFE снижает энергозатраты на перекачку вязких сред и упрощает процедуру очистки (CIP-мойки), что критически важно для фармацевтического производства. Срок окупаемости проекта футеровки фторопластом в агрессивных средах обычно составляет от 1 до 3 лет.
