CNФутеровка труб каменным литьем

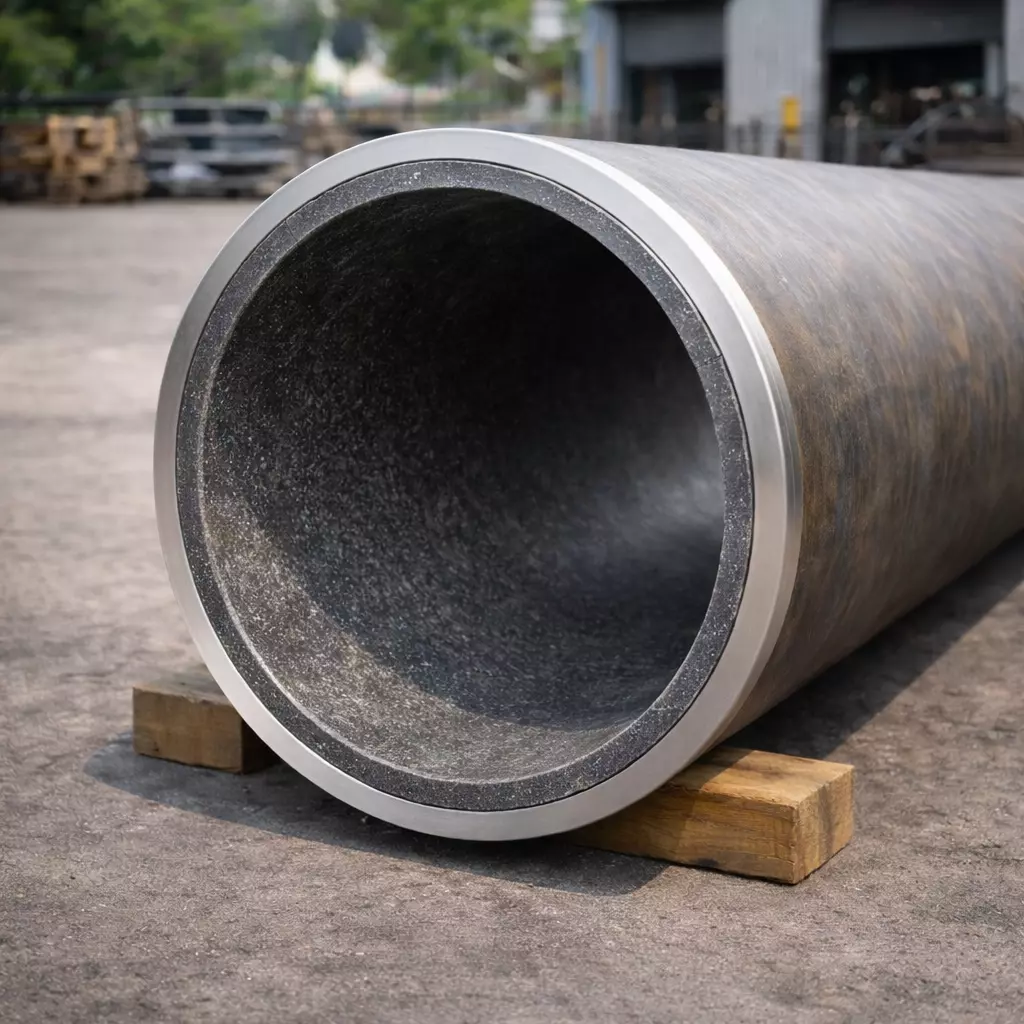

Футеровка труб каменным литьем — это технология защиты внутренней поверхности трубопровода путем установки готовых вкладышей из литых базальтовых или алюмооксидных (корундовых) керамических элементов. Данное решение предназначено для условий, где полимерные и резиновые покрытия неприменимы: при транспортировке высокоабразивных материалов с твердыми, острыми частицами в сочетании с высокой температурой потока, где требуются предельная твердость, термостойкость и химическая инертность.
Технические характеристики материалов каменного литья
Для футеровки применяются два основных типа литых материалов, получаемых методом плавления и литья в формы:
- Базальтовое литье: Изготавливается из расплава природного базальта. Характеризуется высокой твердостью (7-8 по шкале Мооса), высокой плотностью (2.8-3.0 г/см³) и хорошей стойкостью к истиранию. Рабочий температурный диапазон: от -200°C до +700°C.
- Корундовая (алюмооксидная) керамика: Производится на основе оксида алюминия (Al₂O₃). Обладает исключительной твердостью (до 9 по Моосу, близко к алмазу), высокой плотностью (3.6-3.9 г/см³) и максимальной износостойкостью. Рабочий температурный диапазон: от -200°C до +1600°C (для некоторых составов).
Типичная толщина вкладышей составляет от 10 до 30 мм. Ключевым преимуществом является крайне низкая пористость готового литья (менее 1%), что обеспечивает высокую стойкость к проникновению агрессивных сред. Материалы обладают высокой химической стойкостью к большинству кислот и щелочей, за исключением плавиковой кислоты и горячих концентрированных щелочей.
Технология монтажа: установка готовых вкладышей
В отличие от наносимых покрытий, футеровка каменным литьем осуществляется методом механической установки предварительно изготовленных секций внутрь трубы.
- Подготовка трубы и расчет: Проводится точный замер внутреннего диаметра и длины участка. На основе этих данных и проектной толщины футеровки изготавливаются чертежи вкладышей, которые обычно имеют трапециевидную или сегментную форму для сборки в цилиндр внутри трубы.
- Изготовление вкладышей: На специализированном производстве по чертежам отливаются отдельные элементы (плитки, сегменты) из расплава базальта или керамической массы. После отливки элементы проходят термообработку (отжиг) для снятия внутренних напряжений и обработку на станках для достижения точных размеров и гладкой стыкующейся поверхности.
- Подготовка поверхности трубы: Внутренняя поверхность стальной трубы очищается от ржавчины, окалины и загрязнений. Часто наносится связующий раствор на основе эпоксидных или неорганических композиций.
- Укладка вкладышей: Элементы футеровки вручную или с помощью специальных приспособлений укладываются внутрь трубы на подготовленный связующий слой. Укладка ведется со смещением швов в соседних рядах (как кирпичная кладка) для повышения прочности конструкции.
- Заполнение швов: Зазоры между отдельными вкладышами, а также между футеровкой и стенкой трубы заполняются специальным высокотемпературным и химически стойким затирочным составом (футеровочным раствором). Этот состав после отверждения обеспечивает монолитность покрытия и дополнительную защиту основы.
- Контроль и сушка: Проверяется ровность укладки и полнота заполнения швов. Связующий и затирочный составы выдерживаются для набора прочности в соответствии с технологическим регламентом.
Сравнительные эксплуатационные характеристики
| Параметр / Условия транспортировки | Нефутерованная стальная труба | Труба с полиуретановой футеровкой | Труба с футеровкой базальтовым литьем | Комментарий |
|---|---|---|---|---|
| Срок службы для железорудного шлама (крупность до 10 мм) | 1 - 2.5 года | 7 - 10 лет | 10 - 15 лет | Базальт лучше противостоит режущему износу от острых кромок. |
| Срок службы для кварцевого песка | До 2 лет | 7 лет | Не менее 10 лет | Высокая твердость обеспечивает лучшую стойкость к абразиву. |
| Срок службы для золы ТЭЦ (t=250-400°C) | 0.5 - 1 год (быстрая эрозия) | Неприменим (температура) | 8 - 12 лет | Термостойкость — ключевое преимущество каменного литья. |
| Стойкость к ударной нагрузке (падение куска руды) | Вмятина | Упругая деформация | Локальное повреждение вкладыша | Хрупкость компенсируется заменой отдельного поврежденного элемента. |
| Коэффициент шероховатости внутренней поверхности | ~0.012 | ~0.009 | ~0.008 | Гладкость литой поверхности близка к полимерам. |
Химическая и термическая стойкость
Материалы каменного литья обладают высокой инертностью в широком диапазоне условий.
| Воздействующий фактор | Стойкость базальтового литья | Стойкость корундовой керамики (Al₂O₃ >95%) | Примечания |
|---|---|---|---|
| Минеральные кислоты (серная, соляная, азотная) | Высокая (до 40-50% концентрации, t до 100°C) | Очень высокая (практически для всех концентраций и температур) | Исключение — плавиковая кислота и горячий фосфорный ангидрид. |
| Щелочи (гидроксид натрия, калия) | Умеренная (для растворов до 20%, t до 80°C) | Хорошая (для растворов до 40%) | Стойкость к горячим концентрированным щелочам ограничена. |
| Абразивные суспензии (пульпы, шламы) | Отличная | Превосходная | Основное целевое применение. |
| Температурные перепады (термоудар) | Удовлетворительная | Хорошая (зависит от состава и структуры) | Быстрый нагрев/охлаждение могут привести к растрескиванию. |
| Высокотемпературные газы (дымовые, с золой) | Хорошая (до +700°C) | Отличная (до +1600°C) | Для дымовых труб, циклонов, газоходов. |
Области промышленного применения
- Горно-обогатительная и угольная промышленность: Футеровка магистральных пульпопроводов для транспортировки железной, медной, никелевой руды, хвостов обогащения, угольных шламов с высокой абразивностью. Применяется на участках с наибольшим износом: в зонах загрузки, поворотах, изгибах.
- Металлургия: Защита трубопроводов гидроудаления шлака, транспортировки окалины, пылевоздушных трасс в доменном и сталеплавильном производствах, где присутствуют высокие температуры.
- Энергетика: Футеровка дымовых труб, газоходов, циклонов и участков золошлакоудаления на тепловых электростанциях. Защита от эрозии горячими дымовыми газами, несущими частицы золы.
- Цементная промышленность: Защита пневмотранспортных линий для цемента, сырьевой муки, а также трасс в зонах печей, где присутствует высокая температура и абразивный износ.
- Производство строительных материалов: Транспортировка керамзитового гравия, песка, щебня и других высокоабразивных наполнителей.
Стандарты качества и контроль
Производство элементов каменного литья и работы по футеровке регламентируются техническими условиями предприятия-изготовителя (ТУ) и отраслевыми рекомендациями. Контроль включает в себя:
- Входной контроль вкладышей: проверка геометрических размеров, отсутствия сколов, трещин и раковин визуально и с помощью измерительного инструмента.
- Контроль твердости готовых элементов по шкале Мооса или методом Виккерса.
- Контроль укладки: проверка плотности прилегания вкладышей к основе и друг к другу, ширины и полноты заполнения швов затирочным составом.
- Испытание на удар: выборочная проверка сопротивления ударной нагрузке.
Экономические и эксплуатационные аспекты
Футеровка каменным литьем является капиталоемким решением с высокой начальной стоимостью, которое экономически оправдано только в условиях экстремального износа, где другие материалы не обеспечивают необходимого ресурса. Прямые затраты включают стоимость самих литых элементов, которые значительно дороже полимерных покрытий, и высокую трудоемкость монтажа, требующего квалифицированных специалистов.
Экономическая эффективность проявляется в сверхдлительном сроке службы на критически изнашиваемых участках. Например, на пульпопроводе, где стальные трубы меняют каждый год, а полиуретановые — раз в 7-10 лет, базальтовая футеровка может прослужить 15 лет и более. Это позволяет практически исключить затраты на частые остановки производства и замену труб на самых проблемных трассах. Дополнительная экономия возникает за счет снижения потерь давления благодаря гладкой поверхности и уменьшения частоты очисток трубопровода от налипаний. Важным эксплуатационным преимуществом является ремонтопригодность: при локальном повреждении можно заменить несколько вкладышей без демонтажа всей секции трубы. Таким образом, несмотря на высокие первоначальные вложения, футеровка каменным литьем часто оказывается единственным технически возможным и в долгосрочной перспективе экономически обоснованным решением для обеспечения бесперебойной работы в самых тяжелых условиях горно-обогатительных и металлургических производств.
